| 브랜드 이름: | VIIP |
| 모델 번호: | VIP4-1A-10 |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | 전신환, 웨스턴 유니온 |
기술 사양:
| 안건 | 전력선 필터 |
| 모델 | 전력선 필터 VIP4 |
| 전달 함수 | 저역 통과 |
| 포장 종류 | 표면 실장 |
| 공칭 중심 주파수 | 150K-30MHz |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 110V/250V |
| 정격 전류 | 0.5~300A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60헤르츠 |
| 라인 투 라인 | 1760VDC |
| 라인 투 그라운드 | 2200VDC |
| 최대 누설 전류 | 최대 250VAC/60HZ 1.0mA |
| MOQ | 5개 |
| 포트 | 심천 |
| 리드타임 | 5~15일 |

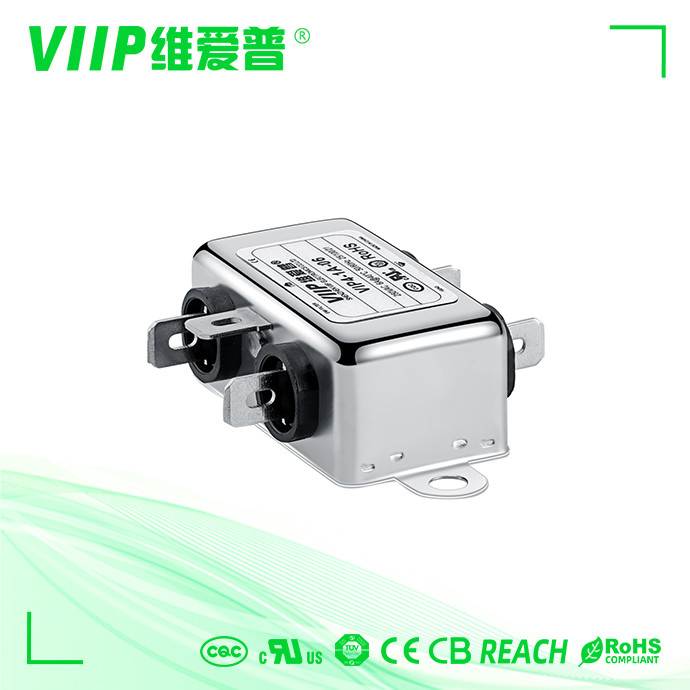

범용 단상 AC 전력선 필터, 설치가 쉽고 에 사용 가능
--전기 및 전자 장비
-- 의료 장비
-- 빌딩 자동화
-- 사무 자동화 및 데이터 통신 장비
명세서단상 emi 필터용:
좋은 감쇠 주파수 범위 150KHz-30MHz의 범용 AC 필터
VIP4 -1A 및 VIP4 -1B 시리즈는 필터링 플릿이 거의 동일하고 전류가 약간만 다른 1단계 공통 모드 필터입니다.
조밀한 구조, 고성능 비용 비율, 설치가 쉽고 안전하고 신뢰할 수 있음
380VAC 이상의 고전압 버전도 사용 가능
표로 만든다
선택적 의료용 버전(H 유형)
맞춤형 특정 버전은 요청 시 제공됩니다.
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] | ||
| 나사 | 터미널 블록 | 전선 | ||||||
| VIP1-1A-01 | 1A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0.5mA | 그림 2 | 그림 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | 무화과 3/무화과4 | 그림 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | 무화과 3/무화과4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | 무화과 3/무화과4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | 그림 5 | 그림 2 | M8 | - - - | - - - | 1380년 |
| VIP4-1B-150 | 150A | <2.0mA | 그림 5 | 그림 2 | M10 | - - - | - - - | 1900년 |
| VIP4-1B-200 | 200A | <2.0mA | 그림 5 | 그림 2 | M10 | - - - | - - - | 1900년 |
견본
샘플 수수료: 협상
샘플 시간: 2~5일
지불
---지불 조건: 웨스턴 유니온, T/T
--- 배송을 위해 정확한 연락처 정보를 남겨주세요.
|
