브랜드 이름: | VIIP WeiAiPu |
모델 번호: | VIP4-1A-10 |
MOQ: | 1 PC |
가격: | 협상 가능 |
포장에 대한 세부 사항: | 33*33*18 |
지불 조건: | T/T |
브랜드명 | VIIP |
모델 번호 | VIP4-1A-10 |
입력 임피던스 | 50Ω |
타입 | AC 이엠아이 필터 |
전달 함수 | 로우 패스 |
삽입 손실 | 30-100dB |
동작 주파수 | 50/60HZ |
MOQ : | 1PCS |
패키지 형태 : | 탑재된 서피스 |

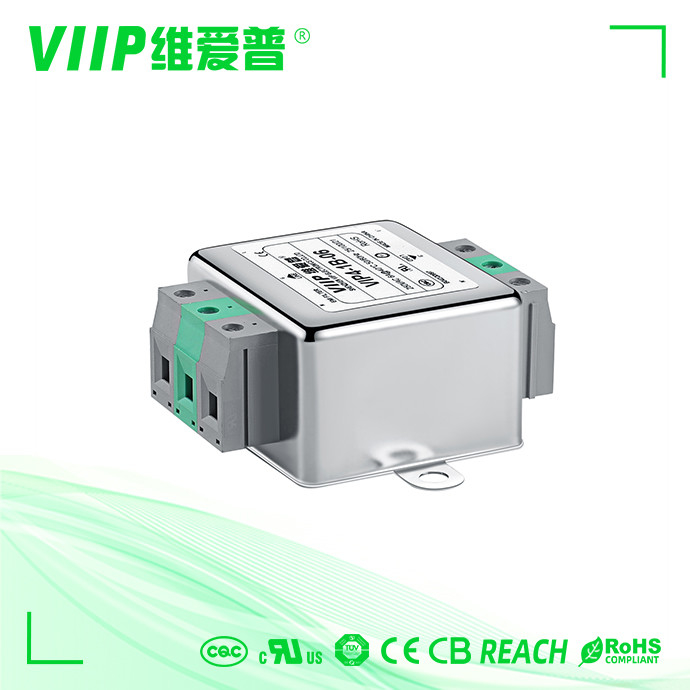

작은 전자 기기의 것과 측정기에 이용 가능한 설치하도록 쉬운 다용도의 단일 상 교류 전력 라인 필터
외형도와 차원 :
상술 :
부품 번호. | 정격 전류 [A] | 20C에 있는 250VAC/50Hz 누설 전류 [mA] |
피직컬 디멘션 | 전기 개략적 | 단말기 | 중량 [g] | ||
스크루 | 단자 블록 | 와이어 | ||||||
VIP4-1A-01 | 1A | <0> | Fig 1 | Fig 1 | - - - | - - - | 0 | 65 |
VIP4-1A-03 | 3A | <0> | Fig 1 | Fig 1 | - - - | - - - | 0 | 65 |
VIP4-1A-06 | 6A | <0> | Fig 1 | Fig 1 | - - - | - - - | 0 | 65 |
VIP4-1A-10 | 10A | <0> | Fig 2 | Fig 1 | - - - | 0 | - - - | 75 |
VIP4-1B-06 | 6A | <1> | Fig 3/Fig4 | Fig 2 | M4 | 0 | - - - | 140 |
VIP4-1B-10 | 10A | <1> | Fig 3/Fig4 | Fig 2 | M4 | 0 | - - - | 170 |
VIP4-1B-20 | 20A | <1> | Fig 3/Fig4 | Fig 2 | M4 | 0 | - - - | 170 |
VIP4-1B-30 | 30A | <1> | Fig 5 | Fig 2 | M6 | - - - | - - - | 320 |
VIP4-1B-50 | 50A | <2> | Fig 5 | Fig 2 | M6 | - - - | - - - | 600 |
VIP4-1B-100 | 100A | <2> | Fig 5 | Fig 2 | M8 | - - - | - - - | 1380 |
VIP4-1B-150 | 150A | <2> | Fig 5 | Fig 2 | M10 | - - - | - - - | 1900 |
VIP4-1B-200 | 200A | <2> | Fig 5 | Fig 2 | M10 | - - - | - - - | 1900 |
전기 개략적 :
기계적 차원 (유닛 : 밀리미터)
애플리케이션 :
백인 가정
스마트 홈
스마트 단말기
전원 공급기
전력 & 에너지
전기적이 & 전자 기기
소비재
의료 기기
더 데이터컴 장비
![]() |
