| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP4-2B-20 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

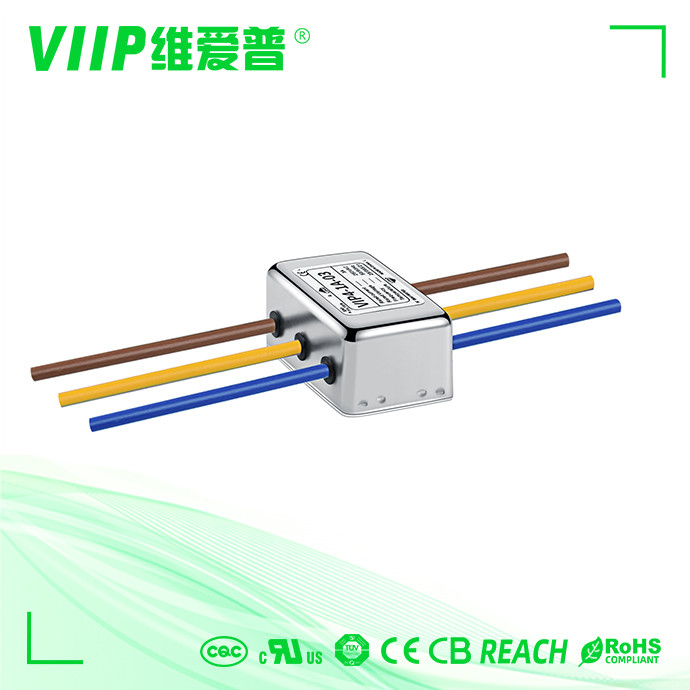

| 항목 | 전원 라인 이엠아이 필터 |
| 모델 | VIP4-1B-20 |
| 전달 함수 | 로우 패스 |
| 패키지 형태 | 표면 부착 |
| 명목 중심 주파수 | 150K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 110V/250V |
| 정격 전류 | 0.5~300A |
| 환경 온도 | 40' Ｃ |
| 온도 범위 | -25C~+85C |
| 동작 주파수 | 50/60HZ |
| 라인 투 라인 | 1450VDC |
| 라인이 의거합니다 | 2250VDC |
| 최대 누출 전류 | 0.4mA/115V,60HZ ; 0.8mA/250V, 50HZ |
| MOQ | 협상됩니다 |
| 프라이스 | 협상됩니다 |
| 생산 소요 시간 | 15~20 평일 |
EMC 이엠아이 필터 특징 :
-- 전원 공급기를 방지하기 위해 여과하여 강화된 계획된 2 무대는 장치에 대한 간섭을 생산할 수 있습니다
-- 다양한 터미널 옵션은 당신이 선택할 수 있게 허락합니다
-- 다른 고객의 EMC 시험에 대처하기 위한 다양한 부분과 조합이 있습니다.
-- 고객의 요구에 따른 맞춤 제작품.
EMC 이엠아이 필터 상술 :
| 부품 번호. | 정격 전류 [A] | 20C에 있는 250VAC/50Hz 누설 전류 [mA] |
피직컬 디멘션 | 전기 개략적 | 단말기 | 중량 [g] | ||
| 스크루 | 단자 블록 | 와이어 | ||||||
| VIP4-2A-01 | 1A | <0> | Fig 2 | Fig 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0> | Fig 2 | Fig 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0> | Fig 2 | Fig 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1> | Fig4 | Fig 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1> | Fig4 | Fig 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1> | Fig4 | Fig 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1> | Fig4 | Fig 2 | M4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2> | Fig 5 | Fig 2 | M6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2> | Fig 5 | Fig 2 | M6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200A | <2> | Fig 5 | Fig 2 | M8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0> | Fig 1 | Fig 3 | M10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0> | Fig 2 | Fig 3 | M10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1> | Fig4 | Fig 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1> | Fig4 | Fig 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1> | Fig 5 | Fig 3 | M4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2> | Fig 5 | Fig 3 | M6 | - - - | - - - | 1600 |
|
|
