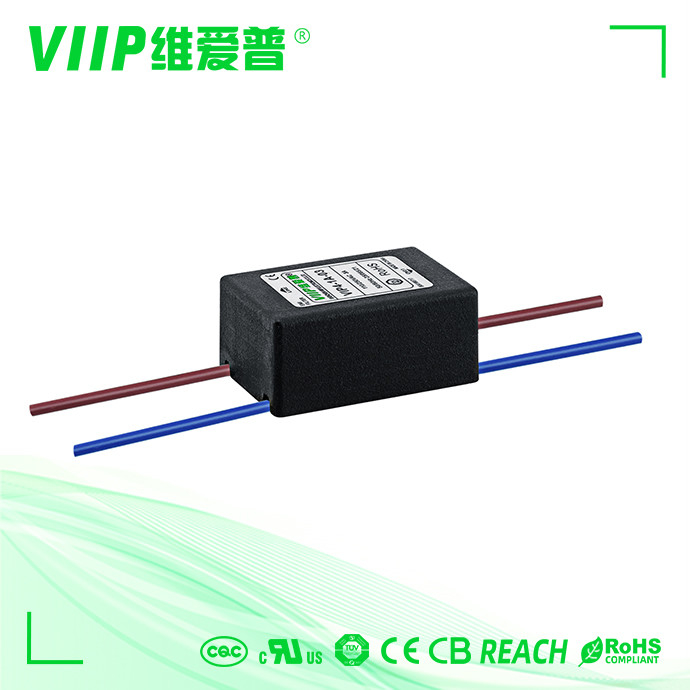

Name: 30A 1 스테이지 EMI 억제 필터 30-100dB AC 라인 이엠아이 필터
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-30
Price: 14.05 USD
Availability: InStock

브랜드 이름:	VIIP
모델 번호:	VIP4-1B-30
MOQ:	교섭할 수 있습니다
가격:	협상 가능
포장에 대한 세부 사항:	333318
지불 조건:	전신환, 웨스턴 유니온

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE TUV UL ROHS REACH

정격 전류:

30A

유형:

EMI 억제 필터

인증:

CE ROHS

라인 투 라인:

1450VDC

신청:

전자 장비

포장 종류:

표면 실장

공급 능력:

10-15 일 이내에 2000 PC

강조하다:

30A 1 스테이지 EMI 억제 필터

100dB AC 라인 이엠아이 필터

30A EMI 억제 필터 30dB

제품 설명

30 암페어 EMI 억제 필터, 전자파 제거 필터

빠른 세부 사항 :

원산지	중국
모델 번호	VIP4-1B-30
입력 임피던스	50Ω
I 나세션 손실	30-100dB
라인 투 라인	1760VDC
명목 중심 주파수	150KHZ~30MHZ
증명서	ISO9001 CE ROHS 쿠들 TUV
동작 주파수	50/60HZ
온도 범위	25 / 085 / 21

우수한 감정과 1 스테이지 공통 모드 필터. 주파수 범위 150khz-30Mhz에 있는 좋은 감쇠 성능과 다용도의 교류 필터

단일 상 이엠아이 필터의 타불라테스 :

부품 번호.	정격 전류 [A]	20C에 있는 250VAC/50Hz 누설 전류 [mA]	피직컬 디멘션	전기 개략적	단말기			중량 [g]
부품 번호.	정격 전류 [A]	20C에 있는 250VAC/50Hz 누설 전류 [mA]	피직컬 디멘션	전기 개략적	스크루	단자 블록	와이어	중량 [g]
VIP4-1A-01	1A	<0>	Fig 1	Fig 1	- - -	- - -	0	65
VIP4-1A-03	3A	<0>	Fig 1	Fig 1	- - -	- - -	0	65
VIP4-1A-06	6A	<0>	Fig 1	Fig 1	- - -	- - -	0	65
VIP4-1A-10	10A	<0>	Fig 2	Fig 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1>	Fig 3/Fig4	Fig 2	M4	0	- - -	140
VIP4-1B-10	10A	<1>	Fig 3/Fig4	Fig 2	M4	0	- - -	170
VIP4-1B-20	20A	<1>	Fig 3/Fig4	Fig 2	M4	0	- - -	170
VIP4-1B-30	30A	<1>	Fig 5	Fig 2	M6	- - -	- - -	320
VIP4-1B-50	50A	<2>	Fig 5	Fig 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2>	Fig 5	Fig 2	M8	- - -	- - -	1380
VIP4-1B-150	150A	<2>	Fig 5	Fig 2	M10	- - -	- - -	1900
VIP4-1B-200	200A	<2>	Fig 5	Fig 2	M10	- - -	- - -	1900

전기 개략적 :

30A 1 스테이지 EMI 억제 필터 30-100dB AC 라인 이엠아이 필터 0

기계적 차원 (유닛 : 밀리미터)

		A	비	Ｃ	Ｄ	Ｅ	Ｆ	Ｇ	Ｈ		Ｋ	Ｌ	Ｍ	엔	Ｐ	큐
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

허용한도		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5

애플리케이션 :

1. 전기적이고 전자 기기

2. 의학 장비

3. 데이터콤 장비

4. 사무 자동화 기기 장비

태그:

단일의 휴즈 IEC 이엠아이 필터

IEC 소켓 이엠아이 필터 6A

IEC320 소켓 전원 라인 이엠아이 필터

제품 세부 정보
