| 브랜드 이름: | VIIP |
| 모델 번호: | VIP4-1B-20 |
| MOQ: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | 전신환, 웨스턴 유니온 |

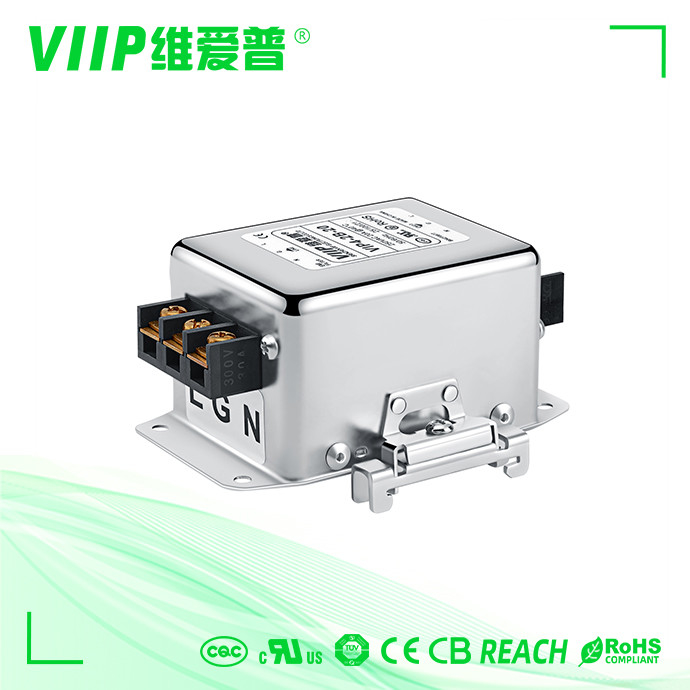

| 안건 | EMI 억제 필터 |
| 모델 | VIP4-1B-20 |
| 전달 함수 | 저역 통과 |
| 포장 종류 | 표면 실장 |
| 공칭 중심 주파수 | 150K-30MHz |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 110V/250V |
| 정격 전류 | 1~50A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60헤르츠 |
| 라인 투 라인 | 1450VDC |
| 라인 투 그라운드 | 2250VDC |
| 최대 누설 전류 | 최대 250VAC/60HZ 0.8mA |
| MOQ | 10개 |
| 포트 | 심천 |
| 리드타임 | 5~15일 |
효과가 뛰어난 1단 공통 모드 필터.주파수 범위 150khz-30Mhz에서 감쇠 성능이 우수한 범용 AC 필터
명세서:
표:
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] | ||
| 나사 | 터미널 블록 | 전선 | ||||||
| VIP4-2A-01 | 1A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1.0mA | 그림4 | 그림 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1.0mA | 그림4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1.0mA | 그림4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1.0mA | 그림4 | 그림 2 | M4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2.0mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2.0mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 2000년 |
| VIP4-2B-200 | 200A | <2.0mA | 그림 5 | 그림 2 | M8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0.5mA | 그림 1 | 그림 3 | M10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0.5mA | 그림 2 | 그림 3 | M10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1.0mA | 그림4 | 그림 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1.0mA | 그림4 | 그림 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1.0mA | 그림 5 | 그림 3 | M4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2.0mA | 그림 5 | 그림 3 | M6 | - - - | - - - | 1600년 |
기계적 치수(단위: mm)
전기 개략도:
자주하는 질문:
Q: 맞춤형 제품을 제공합니까?
A: 예, 샘플이나 도면 및 사양을 제공할 수 있는 경우 필요에 따라 새로운 금형을 개발할 수 있습니다.
Q: ISO9001 제조업체입니까?
A: 그렇습니다, 우리는 2009년부터 디자인하고 제조하는 EMI 필터의 직업적인 제조자입니다.
Q: 배달 시간은 얼마나 걸립니까?
A: 우리는 빠른 배송을 보장합니다.일반적으로 샘플에는 2-5일이 소요됩니다.소액 주문의 경우 10-15일, 선불금을 받은 후 대량 생산의 경우 15-25일.특정 배달 시간은 항목 및 주문 수량에 따라 다릅니다.연락주세요
Q: 지불 조건은 어떻습니까?
A: 우리는 또한 T/T 서부 동맹, Paypal, 등을 받아들입니다.
Q: 인증서는 어떻습니까?
A: ISO 9001, CE, TUV, UL, ROHS, ENEC, REACH 등
|
