| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-32B-50 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

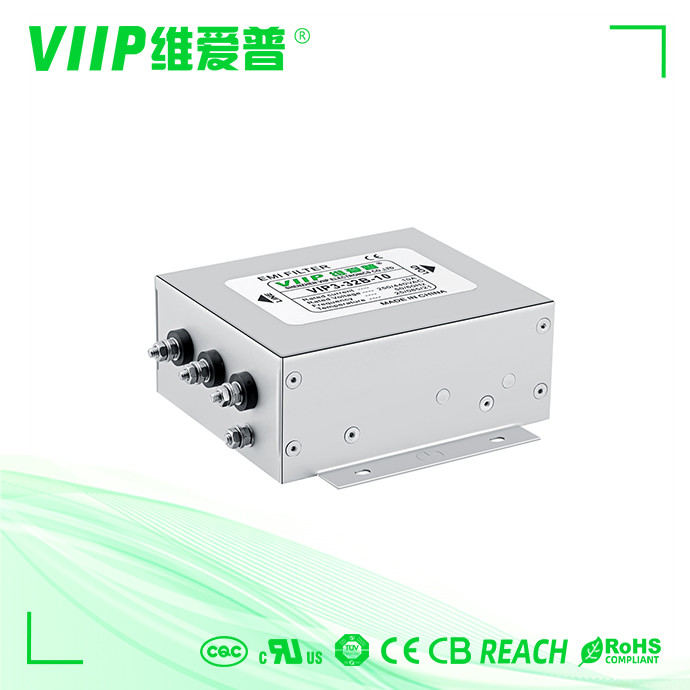

파우어 운영 시스템을 위한 50A 3 단계 이엠아이 필터 3상 라인 필터
기술 :
1, 0.5부터 2000A까지 정격 전류
2, 높은 감쇠 성능 최고 30까지 마하즈
3, 세계적 수락을 위한 전압 정격 440VAC
4, 승인 : CE, ROHS
5, 520V AC, 690V AC은 선택적일 수 있습니다
상술 :
| 항목 | 3 단계 이엠아이 필터 |
| 모델 | 3 단계 이엠아이 필터 - VIP3 시리즈 |
| 국가의 원형 | 중국 |
| 패키지 형태 | 표면 부착 |
| 실시 광고 주파수 | 150K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 380V/440V |
| 경향 | 50A |
| 작동 온도 | 40' Ｃ |
| 내후성 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60HZ |
| 라인 투 라인 | 2250VDC |
| 라인이 의거합니다 | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| MOQ | 5 PC |
| 공항 | 센즈헨 |
| 리딩 타임 | 로우 패스 이엠아이 필터를 위한 3~15 일 |
상술 :
특징 :
전형적인 애플리케이션 :
전기 개략적 :
다음을 타블릿화합니다
| 부품 번호. | 정격 전류 [A] | 250VAC/50Hz@20C 누설 전류 [mA] |
피직컬 디멘션 | 전기 개략적 | 테르미알 | 중량 [g] |
| VIP3-32B-10 | 10A | <4 OmA=""> | Fig 2 | Fig1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4 OmA=""> | Fig 2 | Fig1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <60ma> | Fig 2 | Fig 1 | M6 | 1600 |
| VIP3-32B-100 | 100A | <60ma> | Fig 2 | Fig1 | MS | 3700 |
| VIP3-32B-150 | 150A | <60ma> | Fig 2 | Fig1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60ma> | Fig 2 | Fig1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4 OmA=""> | Fig 2 | Fig 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4 OmA=""> | Fig1 | Fig 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10 OmA=""> | Fig1 | Fig 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <15 OmA=""> | Fig 2 | Fig 2 | M6 | 3200 |
기계적 차원(MM) :
| A | 비 | Ｃ | Ｅ | Ｆ | Ｇ | Ｈ | Ｊ | Ｋ | Ｌ | Ｍ | 엔 | Ｐ | 큐 | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| 소아 | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 3 | 25 | M4 | |
| 소아 | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| 허용한도 | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
|
