| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP4-1A-03 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |
VIP4-1A-03(B041W0638) 레브 4.0.pdf
| 원산지 | 중국 |
| 모델 번호 | VIP4-1A-03 |
| 입력 임피던스 | 50Ω |
| 나삽입 손실 | 30-100dB |
| 라인 투 라인 | 1760VDC |
| 공칭 중심 주파수 | 10KHZ~30MHZ |
| 자격증 | ISO9001 CE ROHS TUV |
| 동작 주파수 | 50/60헤르츠 |
| 온도 범위 | 25 / 085 / 21 |

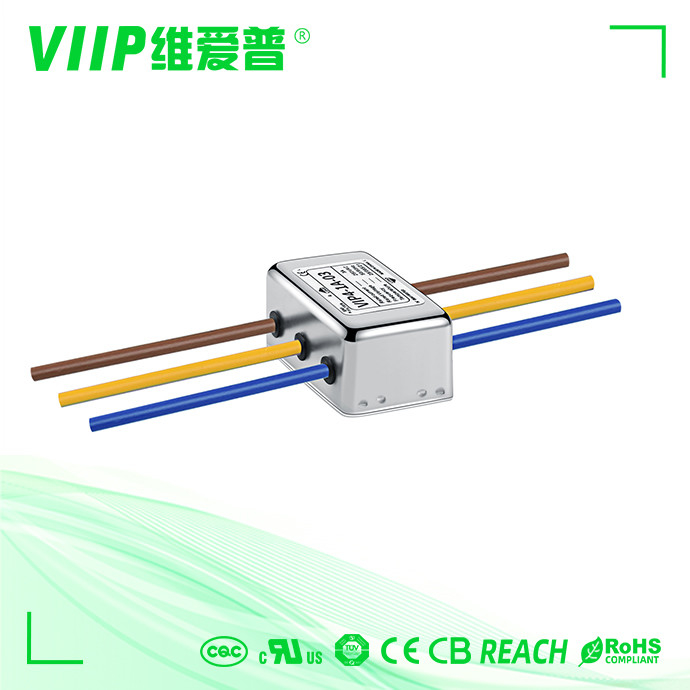

기능 및 이점AC 단상 에미 필터:
150KHz一30MHz 광대역 고효율 필터링은 특히 10KHz150KHz 사이의 저주파 필터링 효과를 향상시킵니다.
GJB151A/ 152A의 CE102를 통해 군용 장비의 전열을 위해 별도로 설계되었습니다.
사양 AC 단상 emi 필터:
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] | ||
| 나사 | 터미널 블록 | 전선 | ||||||
| VIP1-1A-01 | 1A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0.5mA | 그림 2 | 그림 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1.0mA | 무화과 3/무화과4 | 그림 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1.0mA | 무화과 3/무화과4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1.0mA | 무화과 3/무화과4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1.0mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | SOA | <2.0mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2.0mA | 그림 5 | 그림 2 | M8 | - - - | - - - | 1380년 |
| VIP4-1B-150 | 150A | <2.0mA | 그림 5 | 그림 2 | M10 | - - - | - - - | 1900년 |
| VIP4-1B-200 | 200A | <2.0mA | 그림 5 | 그림 2 | M10 | - - - | - - - | 1900년 |
|
