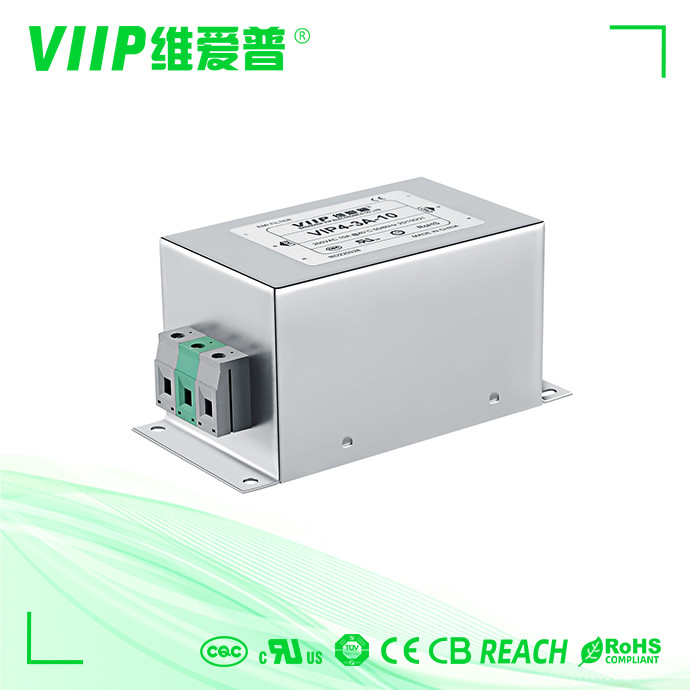

Name: IT 및 네트워크 시스템용 단일 위상 EMI 동력선 필터
Brand: Shenzhen VIIP Electronics Co., Ltd.
SKU: VIP4-1B-06
Price: 6.00 USD
Availability: InStock

브랜드 이름:	VIIP WeiAiPu
모델 번호:	VIP4-1B-06
MOQ:	1 PC
가격:	협상 가능
포장에 대한 세부 사항:	333318
지불 조건:	T/T

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

CE TUV UL CQC

정격 전류:

유형:

EMC 필터

전달 함수:

AC EMI 필터

공칭 중심 주파수:

150KHz~30MHz

인증:

CE ROHS

애플리케이션:

의료기기

입력 임피던스:

500VDC/100MOHM 민

입력 임피던스:

500VDC/100MOHM 민

주파수 범위:

150 kHz ~ 30GHz

저장 온도:

-40C~+85C

목:

이엠아이 필터

동작 주파수:

50/60Hz

명목 중심 주파수:

50/60Hz,10KHZ~30MHZ,50/60Hz ((MHz)

크기:

모델에 의존하는 바리스

항구:

셰인젠

종결 방식:

솔더 핀

가속 전류:

다릅니다

무게:

290G-1000G

절연 저항:

≥100MΩ

로스 준수:

그래요

습도:

≤95%RH

공급 능력:

10-15 일 이내에 2000 PC

강조하다:

EMC EMI 전력선 필터

6A EMI 전력선 필터

150KHZ 단상 EMI 필터

제품 설명

고성능 범용 단상 EMI 전력선 필터

고성능 범용 단상 EMI 전력선 필터빠른 세부사항:

원산지	중국
모델 번호	VIP4-1B-06
입력 임피던스	50Ω
나삽입 손실	30-100dB
라인 투 라인	1760VDC
공칭 중심 주파수	10KHZ~30MHZ
자격증	ISO9001 CE ROHS TUV
동작 주파수	50/60헤르츠
온도 범위	25 / 085 / 21

기능 및 이점AC 단상 에미 필터:

150KHz一30MHz 광대역 고효율 필터링은 특히 10KHz150KHz 사이의 저주파 필터링 효과를 향상시킵니다.

GJB151A/ 152A의 CE102를 통해 군용 장비의 전열을 위해 별도로 설계되었습니다.

사양 AC 단상 emi 필터:

IT 및 네트워크 시스템용 단일 위상 EMI 동력선 필터 0

IT 및 네트워크 시스템용 단일 위상 EMI 동력선 필터 1

고성능 범용 단상 EMI 전력선 필터 표

부품 번호	정격 전류 [A]	250VAC/50Hz @ 20C 누설 전류 [mA]	물리적 치수	전기 회로도	터미널			무게 [g]
부품 번호	정격 전류 [A]	250VAC/50Hz @ 20C 누설 전류 [mA]	물리적 치수	전기 회로도	나사	터미널 블록	전선	무게 [g]
VIP1-1A-01	1A	<0.5mA	그림 1	그림 1	- - -	- - -	0	65
VIP1-1A-03	3A	<0.5mA	그림 1	그림 1	- - -	- - -	0	65
VIP1-1A-06	6A	<0.5mA	그림 1	그림 1	- - -	- - -	0	65
VIP1-1A-10	10A	<0.5mA	그림 2	그림 1	- - -	0	- - -	75
VIP4-1B-06	6A	<1.0mA	무화과 3/무화과4	그림 2	M4	0	- - -	140
VIP4-1B-10	10A	<1.0mA	무화과 3/무화과4	그림 2	M4	0	- - -	170
VIP4-1B-20	20A	<1.0mA	무화과 3/무화과4	그림 2	M4	0	- - -	170
VIP4-1B-30	30A	<1.0mA	그림 5	그림 2	M6	- - -	- - -	320
VIP4-1B-50	SOA	<2.0mA	그림 5	그림 2	M6	- - -	- - -	600
VIP4-1B-100	100A	<2.0mA	그림 5	그림 2	M8	- - -	- - -	1380년
VIP4-1B-150	150A	<2.0mA	그림 5	그림 2	M10	- - -	- - -	1900년
VIP4-1B-200	200A	<2.0mA	그림 5	그림 2	M10	- - -	- - -	1900년

		ㅏ	비	씨	디	이자형	에프	G	시간		케이	엘	미디엄	N	피	큐
VIP4-1B		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	6A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	9	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	10A								---
		51	51	29	86	---	86	63	---	Φ4.5	25	10	22	3.4	15.5	M4
									---
		51	51	29	73	---	73	63	---	Φ4.5	25	10	22	---	15.5	6.3*0.8
	20A
		51	51	29	84	---	84	63	---	Φ4.5	25	20	8.5	2.5	---	M4

	30A	63	51	38	85	---	104	75	---	Φ5.0	25	25	9	3.8	---	M6

	50A	96	80	42	---	105	137	50	95	Φ4.0	6	42	20	20	3.4	M6

	100A	120	100	50		130	184	80	115	Φ4.0	6	66	28	10	9	M8

	150A	150	105	60		135	214	90	120	Φ4.0	6	50	35	15	4.8	M10

	200A	150	105	60		135	213	90	120	Φ4.0	6	50	35	15	4.4	M10

공차		±1	±1	土1	土1	±1	±1	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5	土0 5
