| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP4-2B-06 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |
VIP4-2B-03(B042W0910) 레브 4.0.pdf
| 원산지 | 중국 |
| 모델 번호 | VIP4-2B-06 |
| 입력 임피던스 | 50Ω |
| 나삽입 손실 | 30-100dB |
| 라인 투 라인 | 1760VDC |
| 공칭 중심 주파수 | 10KHZ~30MHZ |
| 자격증 | ISO9001 CE ROHS CUL TUV |
| 동작 주파수 | 50/60헤르츠 |
| 온도 범위 | 25 / 085 / 21 |

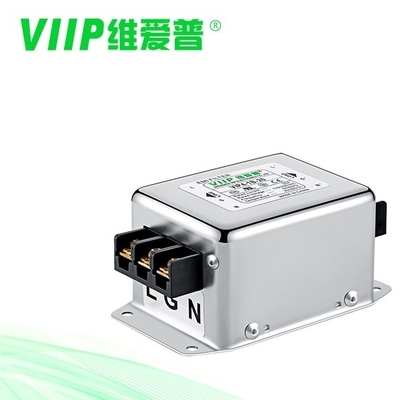

진단 장비를 위한 10KHZ-30MHZ EMI 필터 공통 모드 단일 위상 기능 및 이점:
2단계 이상의 피팅.10KHz一30MHz 광대역 고효율 필터링은 특히 10KHz150KHz 사이의 저주파 필터링 효과를 향상시킵니다.
GJB151A/ 152A의 CE102를 통해 군용 장비의 전열을 위해 별도로 설계되었습니다.
진단 장비를 위한 10KHZ-30MHZ EMI 필터 공통 모드 단일 위상 명세서:
도표
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] | |||
| 나사 | 터미널 블록 | 전선 | |||||||
| VIP4-2A-01 | 1A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-03 | 3A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-06 | 6A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 | |
| VIP4-2A-10 | 10A | <1.0mA | 그림4 | 그림 1 | - - - | 0 | - - - | 170 | |
| VIP4-2B-06 | 6A | <1.0mA | 그림4 | 그림 2 | M4 | 0 | - - - | 170 | |
| VIP4-2B-10 | 10A | <1.0mA | 그림4 | 그림 2 | M4 | 0 | - - - | 170 | |
| VIP4-2B-20 | 20A | <1.0mA | 그림4 | 그림 2 | M4 | 0 | - - - | 321 | |
| VIP4-2B -50 | 50A | <2.0mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 1400 | |
| VIP4-2B-100 | 100A | <2.0mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 2000년 | |
| VIP4-2B-200 | 200A | <2.0mA | 그림 5 | 그림 2 | M8 | - - - | - - - | 3000 | |
| VIP4-2C-01 | 1A | <0.5mA | 그림 1 | 그림 3 | M10 | - - - | 0 | 65 | |
| VIP4-2C-03 | 3A | <0.5mA | 그림 2 | 그림 3 | M10 | - - - | 0 | 95 | |
| VIP4-2C-06 | 6A | <1.0mA | 그림4 | 그림 3 | M4 | 0 | - - - | 175 | |
| VIP4-2C-10 | 10A | <1.0mA | 그림4 | 그림 3 | M4 | 0 | - - - | 175 | |
| VIP4-2C-20 | 20A | <1.0mA | 그림 5 | 그림 3 | M4 | - - - | - - - | 600 | |
| VIP4-2C-50 | 50A | <2.0mA | 그림 5 | 그림 3 | M6 | - - - | - - - | 1600년 | |
자주하는 질문:
Q: 맞춤형 제품을 제공합니까?
A: 예, 샘플이나 도면 및 사양을 제공할 수 있는 경우 필요에 따라 새로운 금형을 개발할 수 있습니다.
Q: ISO9001 제조업체입니까?
A: 그렇습니다, 우리는 2009년부터 디자인하고 제조하는 EMI 필터의 직업적인 제조자입니다.
Q: 배달 시간은 얼마나 걸립니까?
A: 우리는 빠른 배송을 보장합니다.일반적으로 샘플에는 2-5일이 소요됩니다.소액 주문의 경우 10-15일, 선불금을 받은 후 대량 생산의 경우 15-25일.특정 배달 시간은 항목 및 주문 수량에 따라 다릅니다.문의하시기 바랍니다
|
