| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-31A-80 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

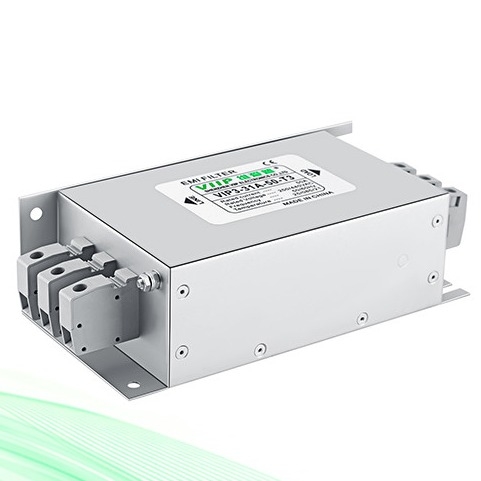

3상 Emc 필터 전원 공급 단일 위상 AC 필터 3A EMI 필터
설명:
1, 정격 전류 0.5~2000A
2, 최대 30MHz의 높은 감쇠 성능
3, 전 세계적인 수용을 위한 정격 전압 440VAC
4, 승인: CE, ROHS
5, 솔더 러그, 스터드 또는 터미널 블록 연결 가능
사양:
| 안건 | 3상 EMI 필터 |
| 모델 | 3상 EMI 필터 - VIP3 계열 |
| 국가 원본 | 중국 |
| 포장 종류 | 표면 실장 |
| 공칭 작동 주파수 | 150K-30MHz |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 380V/440V |
| 현재의 | 100A |
| MOQ | 1개 |
| 온도 | 25 / 085 / 21 |
| 동작 주파수 | 50/60헤르츠 |
| 라인 투 라인 | 2250VDC |
| 라인 투 그라운드 | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| MOQ | 5개 |
| 포트 | 심천 |
| 리드타임 | 로우패스 EMI 필터 평일 3~15일 |
명세서:
도표
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] |
| VIP3-31A-06 | 6A | <2.0mA | 그림 1 | 그림 1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 그림 1 | 그림 1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 그림 1 | 그림 1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 그림 2 | 그림 1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
전기 개략도:
기계적 치수(단위: mm)
신청:
인쇄 기계와 같은
포장기
섬유 장비
산업용 에어컨
UPS
의료 장비
|
