| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-32B-20 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

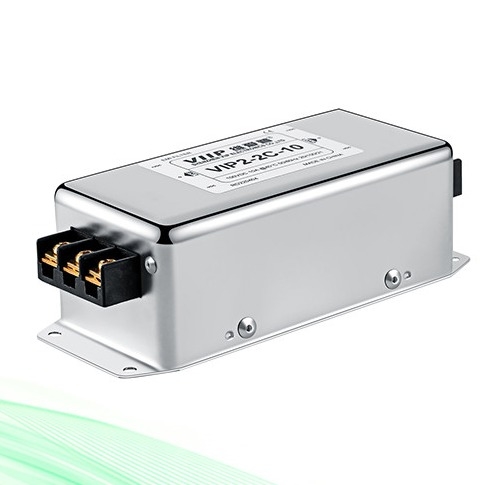

20A Emi 필터 UL 94V-0 440VAC 3상 Emi 필터 Ac 전원 인버터
VIP3-32B-80(B032S0548) 레브 4.0.pdf
3상 EMI 필터 전원 설명:
1, 정격 전류 0.5~2000A
2, 최대 30MHz의 높은 감쇠 성능
3, 전 세계적인 수용을 위한 정격 전압 440VAC
4, 승인: CE, ROHS
5, 520V AC, 690V AC는 선택 사항일 수 있습니다.
3상 EMI 필터 전원사양:
| 안건 | VIIP 3상 3선 EMI 필터 |
| 부품 번호 | VIP3-32B-80 |
| 정격 전압 | 250/440VAC, 50/60Hz |
| 동작 주파수 | DC ~ 60Hz |
| 정격 전류 | 0.5~2000A@40°C |
| 하이팟 등급 | LL 2250VDC |
| LG 2700VDC | |
| 기후 카테고리 | -25°C~+85°C(25/85/21) |
| 에 대응하는 디자인 | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008년 | |
| 가연성 | UL 94V-0 |
전기 개략도:
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz@20C 누설 전류 [mA] |
물리적 치수 | 이자형엘전기 회로도 | 터미널 | 무게[g] |
| VIP3-32B-10 | 10A | <4옴 | 그림 2 | 무화과1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4옴 | 그림 2 | 무화과1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <60mA | 그림 2 | 그림 1 | M6 | 1600년 |
| VIP3-32B-100 | 100A | <60mA | 그림 2 | 무화과1 | 석사 | 3700 |
| VIP3-32B-150 | 150A | <60mA | 그림 2 | 무화과1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60mA | 그림 2 | 무화과1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4옴 | 그림 2 | 에프나g2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4옴 | 무화과1 | 에프나g2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10옴 | 무화과1 | 에프나g2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <15옴 | 그림 2 | 에프나g2 | M6 | 3200 |
일반적인 애플리케이션:
|
