| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-32B-100 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

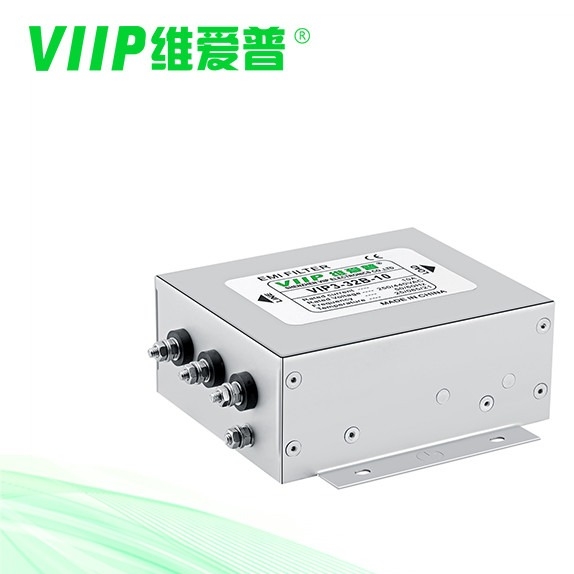

정보 보호를 위한 구획 맨끝을 가진 380V 440V 3 단계 EMI 필터
설명:
삼상 삼선 전원 공급 장치에 적합
조밀한 구조, 간단하고 시간 절약형 설치, 공간이 제한된 응용 분야에 특히 적합, 매우 비용 효율적
사양
| 안건 | 3상 에미 필터 |
| 모델 | VIP3-32B-100 |
| 전달 함수 | 저역 통과 |
| 포장 종류 | 표면 실장 |
| 공칭 중심 주파수 | 150K-30MHz |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 110V/250V |
| 정격 전류 | 100A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60헤르츠 |
| 라인 투 라인 | 2250VDC |
| 라인 투 그라운드 | 2700VDC |
| 최대 누설 전류 | 최대 250VAC/60HZ 0.8mA |
| MOQ | 1개 |
| 애플리케이션 | 레이저 장비 |
| 리드타임 | 평일 5~15일 |
자세한 내용은:
정격 전류: 0.5-2000A
선택적 의료용 버전(H 유형)
솔더 러그, 스터드 또는 터미널 블록 연결(250A 이상 구리 바)
요청 시 맞춤형 특정 버전
3상 3선 전원에 적합
VIP3-32B 시리즈는 2단 공통 모드 고성능 3상 3라인 필터입니다.
VIP3-32C 시리즈는 차동 모드 간섭의 필터링 효과가 향상된 공통 모드와 차동 모드로 구성된 2단 필터입니다.
10KHz ~ 30MHz의 간섭에 대한 우수한 공통 및 차동 모드 필터링 효과
520VAC 또는 690VAC 고전압 버전 옵션
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] |
| VIP3-32B-10 | 10A | <4.0mA | 그림 2 | 그림 1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | 그림 2 | 그림 1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | 그림 2 | 그림 1 | M6 | 1600년 |
| VIP3-32B-100 | 100A | <6.0mA | 그림 2 | 그림 1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | 그림 2 | 그림 1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | 그림 2 | 그림 1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | 그림 2 | 그림 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | 그림 1 | 그림 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10.0mA | 그림 1 | 그림 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10.0mA | 그림 2 | 그림 2 | M6 | 3200 |
전기 개략도:
기계적 치수(단위: mm)
| ㅏ | 비 | 씨 | 이자형 | 에프 | G | 시간 | 나 | 제이 | 케이 | 엘 | 미디엄 | N | 피 | 큐 | ||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 삼 | 25 | M4 | |
| 50A | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ8.0 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 삼 | 25 | M4 | |
| 50A | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ6.0 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| 용인 | 土1 | 土1 | 土1 | 土1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
신청:
인쇄 기계, 포장기, 직물 장비, 기업 에어 컨디셔너, UPS, 의료 기기 .etc와 같은 ⛛ 연결 작풍을 가진 널리 이용되는 온갖 전기 단위
자주하는 질문
VIP 소개
Q: 당신은 manafacturer 또는 무역 회사입니까?
심천 VIP는 중국 심천 광동에 위치한 EMI/EMC 제품의 제조업체입니다.
제품 정보
Q: 귀사 제품에 대한 인증은 무엇입니까?
우리는 CE ROHS FCC 등을 가지고 있습니다.
Q: 당신의 MOQ는 무엇입니까?
그것은 다른 품목에 달려 있습니다, 우리는 주식 순서를 위한 큰 창고가 있기 때문에 낮은 MOQ 요구가 있습니다.
Q: 배송을 위해 어떤 배송 방법을 지원합니까?
우리는 항공, 해상 및 철도 운송을 지원합니다.
샘플 주문 정보
Q: 제품에 대한 샘플 주문을 할 수 있습니까?
A: 예, 혼합 샘플을 포함한 제품 샘플을 제공합니다.
|
