| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-32B-80 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

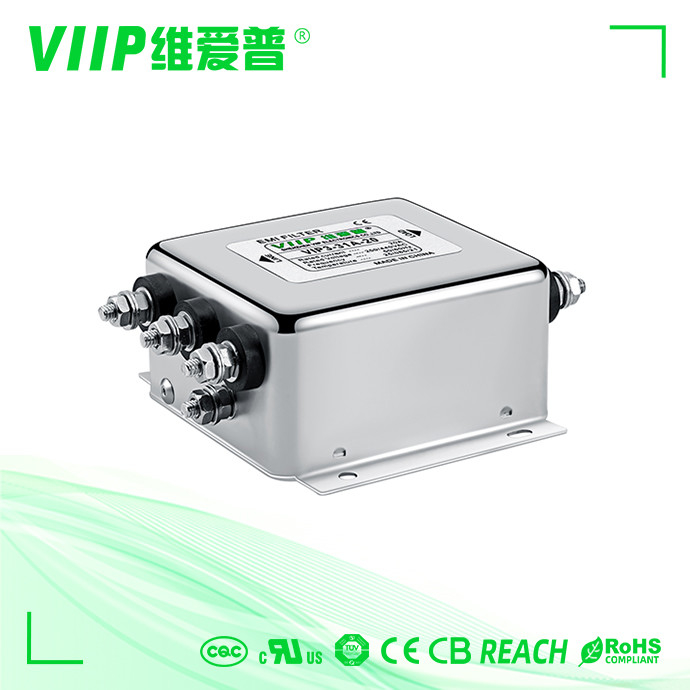

380V 440V EMI EMC 저역 동력선 3단계 필터 전원 Emi 필터
설명:
1, 정격 전류 0.5~2000A
2, 최대 30MHz의 높은 감쇠 성능
3, 전 세계적인 수용을 위한 정격 전압 440VAC
4, 승인: CE, ROHS
사양:
| 안건 | 3상 EMI 필터 |
| 모델 | 3상 EMI 필터 - VIP3 계열 |
| 국가 원본 | 중국 |
| 포장 종류 | 표면 실장 |
| 공칭 작동 주파수 | 150K-30MHz |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 380V/440V |
| 현재의 | 80A |
| MOQ | 1개 |
| 온도 | 25 / 085 / 21 |
| 동작 주파수 | 50/60헤르츠 |
| 라인 투 라인 | 2250VDC |
| 라인 투 그라운드 | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| MOQ | 5개 |
| 포트 | 심천 |
| 리드타임 | 로우패스 EMI 필터 평일 3~15일 |
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] |
| VIP3-32B-10 | 10A | <4.0mA | 그림 2 | 그림 1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | 그림 2 | 그림 1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | 그림 2 | 그림 1 | M6 | 1600년 |
| VIP3-32B-100 | 100A | <6.0mA | 그림 2 | 그림 1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | 그림 2 | 그림 1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | 그림 2 | 그림 1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | 그림 2 | 그림 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | 그림 1 | 그림 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10.0mA | 그림 1 | 그림 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10.0mA | 그림 2 | 그림 2 | M6 | 3200 |
명세서:
기계적 치수(mm):
전기 개략도:
| ㅏ | 비 | 씨 | 이자형 | 에프 | G | 시간 | 제이 | 케이 | 엘 | 미디엄 | N | 피 | 큐 | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 삼 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 삼 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| 공차 | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
신청:
-- 광전지 시스템 및 산업용 애플리케이션용
-- 삼상 모터 드라이브
-- UPS/SMPS
-- 산업 자동화 장비
|
