| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-31A-40 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

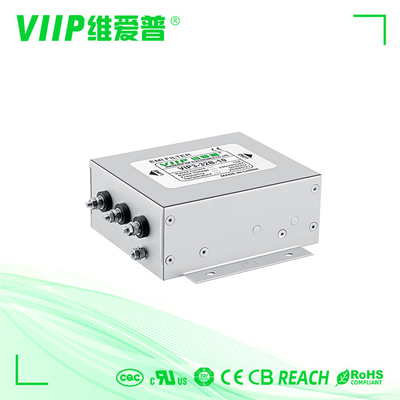

변환장치를 위한 저역 통과 여과기 소음 여과기 AC 3 단계 입력 EMI 여과기
설명:
1, 정격 전류 0.5~2000A
2, 최대 30MHz의 높은 감쇠 성능
3, 전 세계적인 수용을 위한 정격 전압 440VAC
4, 승인: CE, ROHS
사양:
| 안건 | VIIP 3상 3선 EMI 필터 |
| 부품 번호 | VIP3-31A-40 |
| 정격 전압 | 250/440VAC, 50/60Hz |
| 동작 주파수 | DC ~ 60Hz |
| 정격 전류 | 3~200A@40°C |
| 하이팟 등급 | LL 2250VDC |
| LG 2700VDC | |
| 기후 카테고리 | -25°C~+85°C(25/85/21) |
| 에 대응하는 디자인 | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008년 | |
| 가연성 | UL 94V-0 |
명세서:
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] |
| VIP3-31A-06 | 6A | <2.0mA | 그림 1 | 그림 1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 그림 1 | 그림 1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 그림 1 | 그림 1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 그림 2 | 그림 1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
전기 개략도:
기계적 치수(단위: mm)
| ㅏ | 비 | 씨 | 이자형 | 에프 | G | 시간 | 나 | 제이 | 케이 | 엘 | 미디엄 | N | 피 | 큐 | |
| 6A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | M4 |
| 10A | 72 | 65 | 38 | 85 | 106 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 42 | 22 5 | M4 |
| 20A | 72 | 65 | 38 | 85 | 104 | 45 | 75 | Φ4.0 | 6 | 40 | 26 | 12 | 3 3 | 22 5 | M4 |
| 30A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 3 6 | 29 5 | M6 |
| 40A | 96 | 80 | 42 | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 26 | 9 | 36 | 29 5 | M6 |
| 50A | 120 | 100 | 50 | 130 | 160 | 60 | 115 | Φ4.0 | 6 | 50 | 28 | 10 | 3 1 | 25 | M6 |
| 80A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | M8 |
| 100A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 9 | 46 | M8 |
| 150A | 200 | 127 | 80 | 170 | 264 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 48 | 46 | M10 |
| 200A | 200 | 127 | 80 | 170 | 263 | 116 | 150 | Φ6 0 | 9 | 70 | 50 | 20 | 44 | 46 | M10 |
| 용인 | 士1 | ±1 | ±1 | 土1 | 士1 | 士0 5 | 士0 5 | 士0 5 | 土0 5 | 士0 5 | 土0 5 | 士0 5 | 士0 5 | ±0 5 |
신청:
인쇄 기계와 같은
포장기
섬유 장비
산업용 에어컨
UPS
의료 장비
우리의 서비스
견본
샘플 수수료: 협상
샘플 시간: 3~5일
지불
---지불 조건: 웨스턴 유니온, T/T
--- 배송을 위해 정확한 연락처 정보를 남겨주세요.
|
