| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-31A-80 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

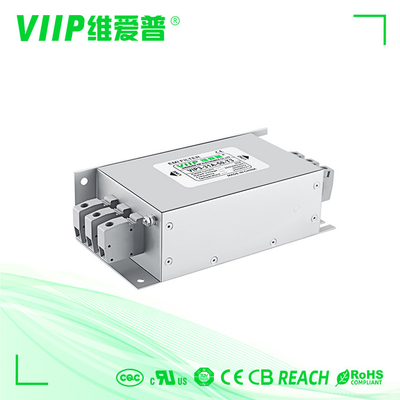

산업 자동화 장비를 위한 3상 단일 위상 전원 필터
VIP3-31A-80(B031S0899) 레브 4.0.pdf
설명:
1, 정격 전류 0.5~2000A
2, 최대 30MHz의 높은 감쇠 성능
3, 전 세계적인 수용을 위한 정격 전압 440VAC
4, 승인: CE, ROHS
5, 520V AC, 690V AC는 선택 사항일 수 있습니다.
사양:
| 안건 | VIIP 3상 3선 EMI 필터 |
| 부품 번호 | VIP3-31A-80 |
| 정격 전압 | 250/440VAC, 50/60Hz |
| 동작 주파수 | DC ~ 60Hz |
| 정격 전류 | 3~200A@40°C |
| 하이팟 등급 | LL 2250VDC |
| LG 2700VDC | |
| 기후 카테고리 | -25°C~+85°C(25/85/21) |
| 에 대응하는 디자인 | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008년 | |
| 가연성 | UL 94V-0 |
표:
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] |
| VIP3-31A-06 | 6A | <2.0mA | 그림 1 | 그림 1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 그림 1 | 그림 1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 그림 1 | 그림 1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 그림 2 | 그림 1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
전기 개략도:
기계적 치수(단위: mm)
신청:
인쇄 기계와 같은
포장기
섬유 장비
산업용 에어컨
UPS
의료 장비
레이저 장비
우리 회사
우리는 UL이 있습니다.cUL;TUV;CQC;세륨;ROHS;ISO9001:2015;제품 품질을 보장하는 REACH 인증
우리는 관련 전문 실험 장비를 보유하고 있으므로 무료 진단 수행 테스트를 제공할 수 있습니다.
무료 EMC 정류 기술 지원 및 무료 테스트 샘플 제공
자동화 기술, 규모 생산, 우수한 가격
좋은 서비스, 빠른 배송!
최고의 과학 연구 실험실과 협력
우리는 직업적인 연구 및 개발 팀이 있습니다
|
