| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-32B-100 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

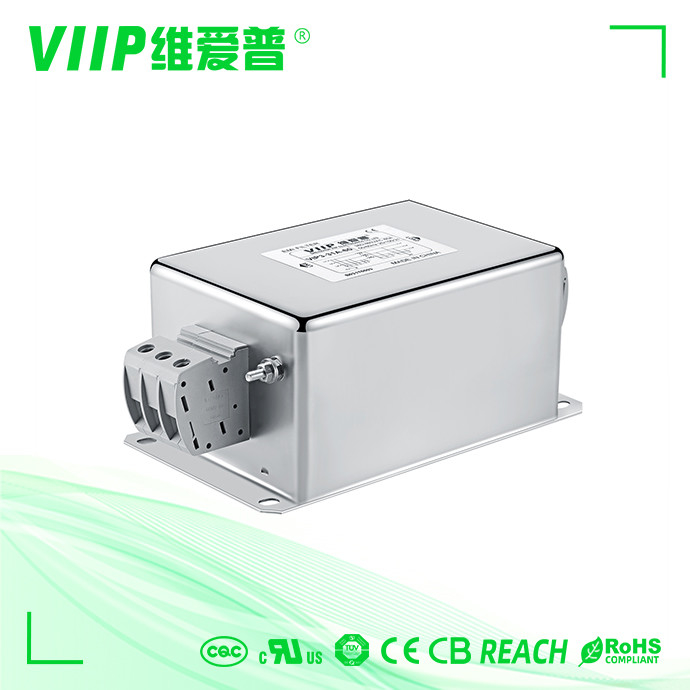

3상 3선 Emi 필터 AC 100A 필터 전류 저항 EMI 필터 매우 낮은 누설 전류
설명:
삼상 삼선 전원 공급 장치에 적합
조밀한 구조, 간단하고 시간 절약형 설치, 공간이 제한된 응용 분야에 특히 적합, 매우 비용 효율적
사양:
| 안건 | 3상 EMI 필터 |
| 모델 | VIP3-32B-100 |
| 전달 함수 | 저역 통과 |
| 포장 종류 | 표면 실장 |
| 공칭 중심 주파수 | 10K-30MHz |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 110V/250V |
| 정격 전류 | 0.5~2000A |
| 환경 온도 | 40°C |
| 온도 범위 | -25℃~+85℃ |
| 동작 주파수 | 50/60헤르츠 |
| 라인 투 라인 | 1450VDC |
| 라인 투 그라운드 | 2250VDC |
| 최대 누설 전류 | 0.4mA/115V,60HZ;0.8mA/250V, 50HZ |
| MOQ | 협상 |
| 가격 | 협상 |
| 리드타임 | 15~20 근무일 |
자세한 내용은:
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] |
| VIP3-31A-06 | 6A | <2.0mA | 그림 1 | 그림 1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 그림 1 | 그림 1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 그림 1 | 그림 1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 그림 2 | 그림 1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
전기 개략도:
기계적 치수(단위: mm)
신청:
인쇄 기계, 포장기, 직물 장비, 기업 에어 컨디셔너, UPS, 의료 기기 .etc와 같은 ⛛ 연결 작풍을 가진 널리 이용되는 온갖 전기 단위
|
