| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-32B-100 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

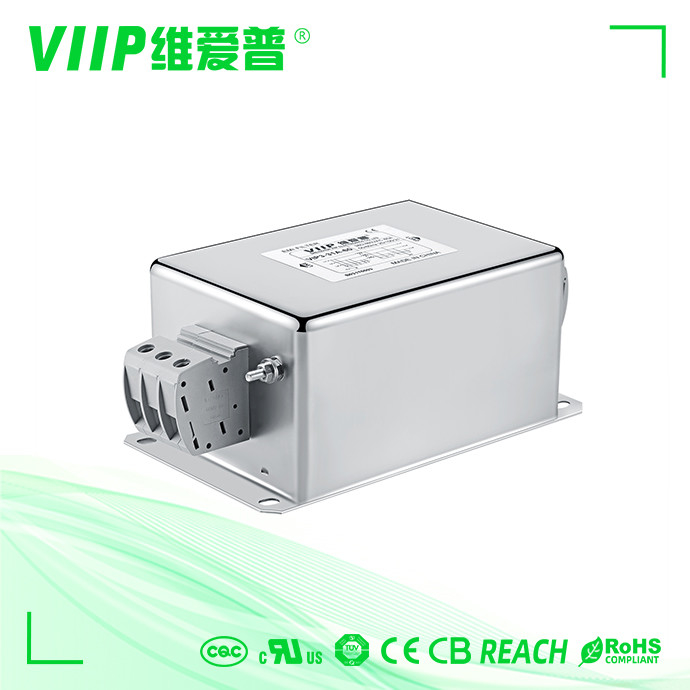

| 항목 | 3상 EMI 필터 |
|---|---|
| 모델 | VIP3-32B-100 |
| 전달 함수 | 로우 패스 |
| 패키지 유형 | 표면 실장 |
| 공칭 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 110V/250V |
| 정격 전류 | 0.5~2000A |
| 환경 온도 | 40°C |
| 온도 범위 | -25℃~+85℃ |
| 작동 주파수 | 50/60HZ |
| 선간 | 1450VDC |
| 선 대 접지 | 2250VDC |
| 최대 누설 전류 | 0.4mA/115V,60HZ; 0.8mA/250V, 50HZ |
| MOQ | 협상 |
| 가격 | 협상 |
| 리드 타임 | 15~20 영업일 |
| 부품 번호 | 정격 전류 [A] | 누설 전류 [mA] | 물리적 치수 | 전기 회로도 | 단자 | 무게 [g] |
|---|---|---|---|---|---|---|
| VIP3-31A-06 | 6A | <2.0mA | 그림 1 | 그림 1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 그림 1 | 그림 1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 그림 1 | 그림 1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 그림 2 | 그림 1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
|
