| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-32B-50 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

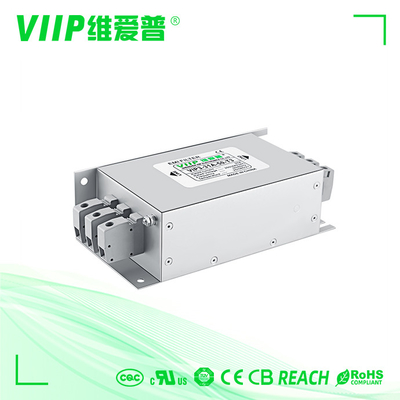

포장 기계용 삼상 에미 필터 저누설 전류
VIP3-32B-50(B032S0709) 레브 4.0.pdf
3상 3선 EMI 필터사양:
| 안건 | VIIP 3상 3선 EMI 필터 |
| 부품 번호 | VIP3-32B-50 |
| 정격 전압 | 250/440VAC, 50/60Hz |
| 동작 주파수 | DC ~ 60Hz |
| 정격 전류 | 3~200A@40°C |
| 하이팟 등급 | LL 2250VDC |
| LG 2700VDC | |
| 기후 카테고리 | -25°C~+85°C(25/85/21) |
| 에 대응하는 디자인 | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008년 | |
| 시료 | 재고 있음 |
3상 3선 EMI 필터명세서:
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] |
| VIP3-32B-10 | 10A | <4.0mA | 그림 2 | 그림 1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4.0mA | 그림 2 | 그림 1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <6.0mA | 그림 2 | 그림 1 | M6 | 1600년 |
| VIP3-32B-100 | 100A | <6.0mA | 그림 2 | 그림 1 | M8 | 3700 |
| VIP3-32B-150 | 150A | <6.0mA | 그림 2 | 그림 1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <6.0mA | 그림 2 | 그림 1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4.0mA | 그림 2 | 그림 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4.0mA | 그림 1 | 그림 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10.0mA | 그림 1 | 그림 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <10.0mA | 그림 2 | 그림 2 | M6 | 3200 |
전기 개략도:
기계적 치수(단위: mm)
| ㅏ | 비 | 씨 | 이자형 | 에프 | G | 시간 | 제이 | 케이 | 엘 | 미디엄 | N | 피 | 큐 | |||
| VIP3-32B | 10A | 120 | 100 | 50 | 130 | 153 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 39 | 25 | M4 |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 삼 | 25 | M4 | |
| SOA | 150 | 105 | 60 | 135 | 190 | 90 | 120 | Φ4 0 | 6 | 50 | 35 | 15 | 31 | 52 5 | M6 | |
| 100A | 200 | 127 | 80 | 170 | 269 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 9 | 46 | MB | |
| 150A | 260 | 170 | 100 | 220 | 324 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 46 | 63 | M10 | |
| 200A | 260 | 170 | 100 | 220 | 323 | 172 | 196 | Φ80 | 12 | 90 | 65 | 30 | 42 | 63 | M10 | |
| VIP3-32C | 6A | 96 | 80 | 42 | 105 | 131 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 32 | 29 5 | M4 |
| 10A | 96 | 80 | 42 | 105 | 130 | 50 | 95 | Φ4 0 | 6 | 42 | 26 | 9 | 42 | 29 5 | M4 | |
| 20A | 120 | 100 | 50 | 130 | 151 | 60 | 115 | Φ4 0 | 6 | 50 | 28 | 10 | 삼 | 25 | M4 | |
| SOA | 200 | 127 | 80 | 170 | 240 | 116 | 150 | Φ60 | 9 | 70 | 50 | 20 | 31 | 46 | M6 | |
| 공차 | ±1 | ±1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
3상 3선 EMI 필터일반적인 애플리케이션:
자주하는 질문
VIP 소개
Q: 당신은 manafacturer 또는 무역 회사입니까?
심천 VIP는 중국 심천 광동에 위치한 EMI/EMC 제품의 제조업체입니다.
제품 정보
Q: 귀사 제품에 대한 인증은 무엇입니까?
우리는 CE ROHS FCC 등을 가지고 있습니다.
Q: 당신의 MOQ는 무엇입니까?
그것은 다른 품목에 달려 있습니다, 우리는 주식 순서를 위한 큰 창고가 있기 때문에 낮은 MOQ 요구가 있습니다.
Q: 배송을 위해 어떤 배송 방법을 지원합니까?
우리는 항공, 해상 및 철도 운송을 지원합니다.
샘플 주문 정보
Q: 제품에 대한 샘플 주문을 할 수 있습니까?
A: 예, 혼합 샘플을 포함한 제품 샘플을 제공합니다.
|
