| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-32B-03 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

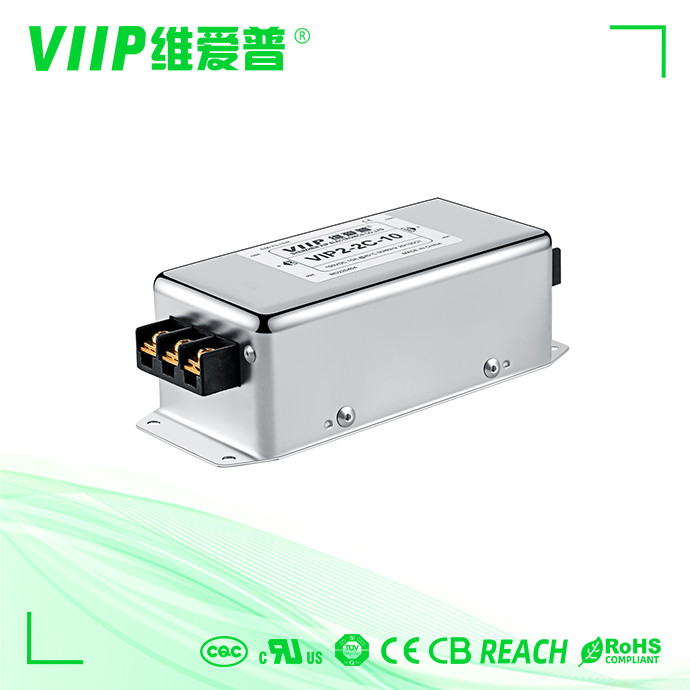

3단계 Ac 필터 6-200A 동력선 니오스 필터 스위칭 전원 공급 장치
VIP3-32A-03(B032W0765) 레브 4.0.pdf
사양:
| 안건 | 3상 EMI 필터 |
| 모델 | 3상 EMI 필터 - VIP3 계열 |
| 전달 함수 | 저역 통과 |
| 포장 종류 | 표면 실장 |
| 공칭 작동 주파수 | 150K-30MHz |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 380V/440V |
| 현재의 | 3A |
| 작동 온도 | 40°C |
| 온도 | 25 / 085 / 21 |
| 동작 주파수 | 50/60헤르츠 |
| 라인 투 라인 | 2250VDC |
| 라인 투 그라운드 | 2700VDC |
| 110VAC/60HZ 1.4mA | |
| MOQ | 5개 |
| 포트 | 심천 |
| 리드타임 | 3~15 |
명세서:
| 부품 번호 | 정격 전류 [A] | 250VAC/50Hz@20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] |
| VIP3-32B-10 | 10A | <4옴 | 그림 2 | 그림1 | M4 | 1400 |
| VIP3-32B-20 | 20A | <4옴 | 그림 2 | 그림1 | M4 | 1400 |
| VIP3-32B-50 | 50A | <60mA | 그림 2 | 그림 1 | M6 | 1600년 |
| VIP3-32B-100 | 100A | <60mA | 그림 2 | 그림1 | 석사 | 3700 |
| VIP3-32B-150 | 150A | <60mA | 그림 2 | 그림1 | M10 | 7000 |
| VIP3-32B-200 | 200A | <60mA | 그림 2 | 그림1 | M10 | 7000 |
| VIP3-32C-06 | 6A | <4옴 | 그림 2 | 그림 2 | M4 | 650 |
| VIP3-32C-10 | 10A | <4옴 | 그림1 | 그림 2 | M4 | 650 |
| VIP3-32C-20 | 20A | <10옴 | 그림1 | 그림 2 | M4 | 1400 |
| VIP3-32C-50 | 50A | <15옴 | 그림 2 | 그림 2 | M6 | 3200 |
물리적 치수
전기 회로도
삽입 손실 표(IEC/CISPR No.17에 따른 50ohm 시스템에서)
신청:
인쇄 기계, 포장기, 직물 장비, 기업 에어 컨디셔너, UPS, 의료 기기 .etc와 같은 ⛛ 연결 작풍을 가진 널리 이용되는 온갖 전기 단위
우리 회사
우리는 UL이 있습니다.cUL;TUV;CQC;세륨;ROHS;ISO9001:2015;제품 품질을 보장하는 REACH 인증
우리는 관련 전문 실험 장비를 보유하고 있으므로 무료 진단 수행 테스트를 제공할 수 있습니다.
무료 EMC 정류 기술 지원 및 무료 테스트 샘플 제공
우리는 직업적인 연구 및 개발 팀이 있습니다
|
