| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP3-31A-50 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |

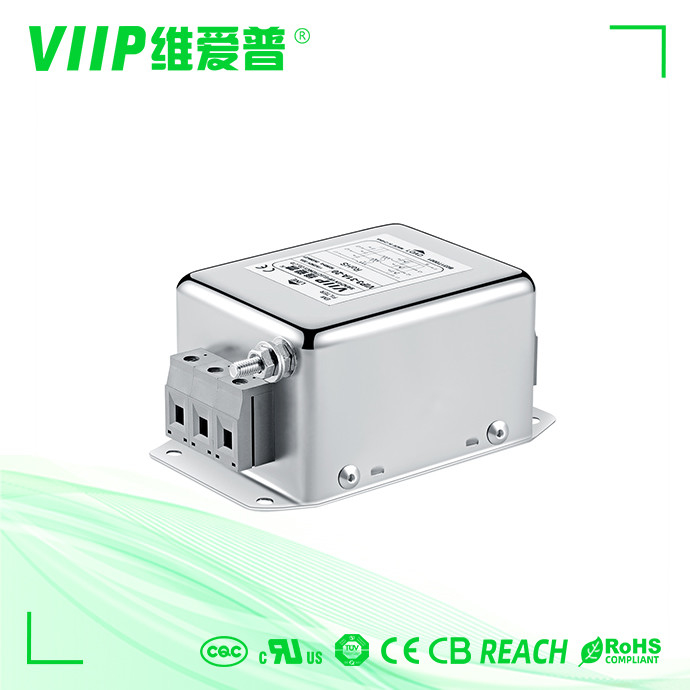

반도체 기계장치를 위한 전자 Ac 삼상 변환장치 Emc Emi 여과기
VIP3-32B-50(B032S0925) 레브 4.0.pdf
설명:
전압 간섭에 대한 보호.
포화 저항이 높은 토로이달 인덕터가 있는 고급 2단계 필터링 회로
고객의 요구 사항에 따른 맞춤형 제품
사양:
| 안건 | VIIP 3상 3선 EMI 필터 |
| 부품 번호 | VIP3-31A-50 |
| 정격 전압 | 250/440VAC, 50/60Hz |
| 동작 주파수 | DC ~ 60Hz |
| 정격 전류 | 3~200A@40°C |
| 하이팟 등급 | LL 2250VDC |
| LG 2700VDC | |
| 기후 카테고리 | -25°C~+85°C(25/85/21) |
| 에 대응하는 디자인 | UL1283, CSA C22.2 No.8, |
| IEC/EN 60939, | |
| CQC GB 15288/GB 15287-2008년 | |
| 포트 | 심천 |
명세서:
| 정격 전류 [A] | 250VAC/50Hz @ 20C 누설 전류 [mA] |
물리적 치수 | 전기 회로도 | 터미널 | 무게 [g] | |
| VIP3-31A-06 | 6A | <2.0mA | 그림 1 | 그림 1 | M4 | 380 |
| VIP3-31A-10 | 10A | <2.0mA | 그림 1 | 그림 1 | M4 | 510 |
| VIP3-31A-20 | 20A | <2.0mA | 그림 1 | 그림 1 | M4 | 600 |
| VIP3-31A-30 | 30A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-40 | 40A | <2.0mA | 그림 1 | 그림 1 | M6 | 640 |
| VIP3-31A-50 | 50A | <3.0mA | 그림 2 | 그림 1 | M6 | 1000 |
| VIP3-31A-80 | 80A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-100 | 100A | <7.0mA | 그림 2 | 그림 1 | M8 | 3000 |
| VIP3-31A-150 | 150A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
| VIP3-31A-200 | 200A | <7.0mA | 그림 2 | 그림 1 | M10 | 3200 |
전기 개략도:
기계적 치수(단위: mm)
신청:
고주파 감쇠가 필요한 애플리케이션
고성능 사무용 장비
사무실 및 데이터 처리 장비
우리의 장점
(1) 영업망
제품은 유럽, 미국, 한국, 동남아시아 및 기타 국가 및 지역으로 수출됩니다.
(2) 하드웨어 장비
이 회사는 완전 자동 자성체 감지 장비 및 생산 라인을 보유하고 있으며 간섭 방지 자기 코어 생산 기지를 보유하고 있습니다.
(3) 통합 기술 서비스
당사는 EMC 전자 부품의 R&D, 생산 및 판매와 EMC 테스트 서비스를 통합하는 전자파 적합성 회사입니다.
(4) 우수한 기업문화
회사는 엄격한 표준에 따라 품질 관리를 구성하고 구현하며 8 가지 원칙을 준수하며 지속적으로 작업을 개선하며 전 직원이 고객 요구 사항을 첫 번째 작업으로 충족시킵니다.
|
