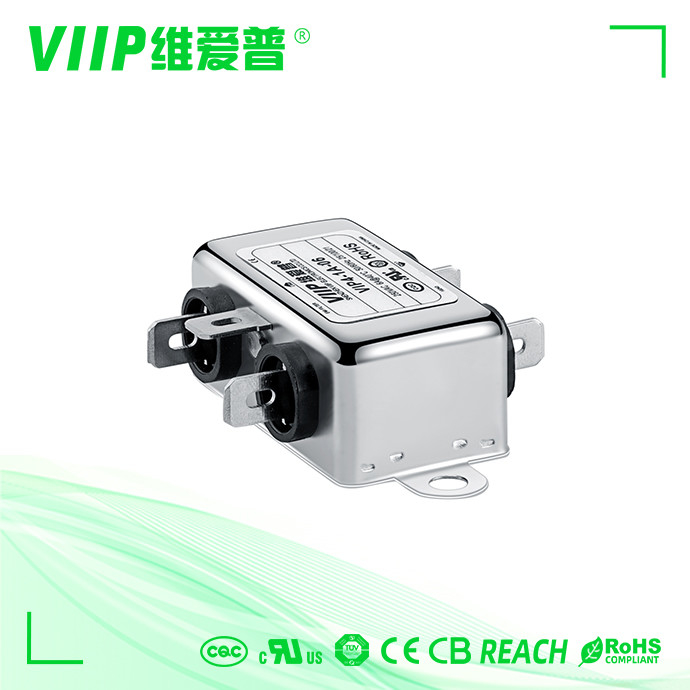

| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP4-1A-04(B041W0824) |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |
| 원산지 | 중국 |
| 모델 번호 | VIP4-1A-04(B041W0824) |
| 입력 임피던스 | 50Ω |
| I 나세션 손실 | 30-100dB |
| 라인 투 라인 | 1760VDC |
| 명목 중심 주파수 | 10KHZ~30MHZ |
| 증명서 | ISO9001 CE ROHS TUV |
| 동작 주파수 | 50/60HZ |
| 온도 범위 | 25 / 085 / 21 |
AC 단일 상 이엠아이 필터를 위한 특징과 혜택 :
150 KHz一30 마하즈 브로드밴드하이 에피치랑리필터링, 특히 10 KHz150 킬로 헤르츠 사이에 필터링이펙트 낮은 주파수를 강화하십시요.
CE102 inGJB151A/ 152A를 통한 군 장비의 탄스션을 위한 계획된 세시아리
AC 단일 상 이엠아이 필터를 위한 스페시픽케이션 :
| 단일 상 이엠아이 필터를 위한 특징 |
| 1. 정격 전류 : 0.5A-300A |
| 2.다양한 단말기 : 와이어, 더 팔리는 돌기, 스터드, 단자 블록, 기타 등등 |
| 3.선택적 의학 버전 (에이치형) |
| 4.맞춤형 특정 버전은 청구하는 대로 이용 가능합니다 |
| 좋은 희석 주파수 범위 150KHz-30MHz와 다용도의 교류 필터 |
| 안전하고 믿을 만한 설치하도록 쉬운 소형 구조, 높은 퍼포먼스비용 비율 |
| VIP4 -1A와 VIP4는 -1B 일련은 1입니다 - 거의 똑같은 필터링 선박, 단지 경미한 알쯔하이머형 치매 다른 경향과 단계 공통 모드 필터 |
| 380VAC 이상 고전압 버전은 또한 이용 가능합니다 |
| 부품 번호. | 정격 전류 [A] | 20C에 있는 250VAC/50Hz 누설 전류 [mA] |
피직컬 디멘션 | 전기 개략적 | 단말기 | 중량 [g] | ||
| 스크루 | 단자 블록 | 와이어 | ||||||
| VIP1-1A-01 | 1A | <0> | Fig 1 | Fig 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-03 | 3A | <0> | Fig 1 | Fig 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-06 | 6A | <0> | Fig 1 | Fig 1 | - - - | - - - | 0 | 65 |
| VIP1-1A-10 | 10A | <0> | Fig 2 | Fig 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | <1> | Fig 3/Fig4 | Fig 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | <1> | Fig 3/Fig4 | Fig 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | <1> | Fig 3/Fig4 | Fig 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | <1> | Fig 5 | Fig 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | 소아 | <2> | Fig 5 | Fig 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | <2> | Fig 5 | Fig 2 | M8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | <2> | Fig 5 | Fig 2 | M10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | <2> | Fig 5 | Fig 2 | M10 | - - - | - - - | 1900 |
| A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | Ｋ | Ｌ | Ｍ | 엔 | Ｐ | 큐 | |||
| VIP4-1B | 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | |
| 6A | --- | |||||||||||||||
| 51 | 51 | 29 | 86 | --- | 86 | 63 | --- | Φ4.5 | 25 | 10 | 9 | 3.4 | 15.5 | M4 | ||
| --- | ||||||||||||||||
| 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | ||
| 10A | --- | |||||||||||||||
| 51 | 51 | 29 | 86 | --- | 86 | 63 | --- | Φ4.5 | 25 | 10 | 22 | 3.4 | 15.5 | M4 | ||
| --- | ||||||||||||||||
| 51 | 51 | 29 | 73 | --- | 73 | 63 | --- | Φ4.5 | 25 | 10 | 22 | --- | 15.5 | 6.3*0.8 | ||
| 20A | ||||||||||||||||
| 51 | 51 | 29 | 84 | --- | 84 | 63 | --- | Φ4.5 | 25 | 20 | 8.5 | 2.5 | --- | M4 | ||
| 30A | 63 | 51 | 38 | 85 | --- | 104 | 75 | --- | Φ5.0 | 25 | 25 | 9 | 3.8 | --- | M6 | |
| 50A | 96 | 80 | 42 | --- | 105 | 137 | 50 | 95 | Φ4.0 | 6 | 42 | 20 | 20 | 3.4 | M6 | |
| 100A | 120 | 100 | 50 | 130 | 184 | 80 | 115 | Φ4.0 | 6 | 66 | 28 | 10 | 9 | M8 | ||
| 150A | 150 | 105 | 60 | 135 | 214 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.8 | M10 | ||
| 200A | 150 | 105 | 60 | 135 | 213 | 90 | 120 | Φ4.0 | 6 | 50 | 35 | 15 | 4.4 | M10 | ||
| 허용한도 | ±1 | ±1 | 土1 | 土1 | ±1 | ±1 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | 土0 5 | ||
우리의 회사
1.다음을 특화했습니다우리는 전문적 R&D 팀을 있습니다 ; 우리의 계획은 우리가 고객들을 허용하지 않을 것이라는 것 입니다
어떠한 추가 비용도 쓰세요.
2.상장회사 :국가적 첨단 기업, 브랜드 보증, 믿을 만한 품질과 우리는 적절한 제품 보증을 가지고 있습니다.
3.수정 테스트 : 우리는 자유로와서 공급하기 위해 최고 과학적 리서치 레보러토리스와 협력합니다
EMC 수정 기술 지원, 샘플 ; 그리고 자유 도전 테스트.
4.스케일 생산 :자동화 기술, 스케일 생산, 좋은 가격, 우수한, 서비스,
|
