| 품목 번호 | VIP4-2B-20 |
| 패키지 형태 | 표면 부착 |
| 명목 중심 주파수 | 10KHZ-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 110V/250V |
| 정격 전류 | 20A |
| 환경 온도 | 40' Ｃ |
| 온도 | 25 / 085 / 21 |
| 동작 주파수 | 50/60HZ |
| 라인 투 라인 | 1760VDC |
| 라인이 의거합니다 | 2200VDC |
| 최대 누출 전류 | 250VAC/60HZ 0.8mA 맥스 |
| MOQ | 5 PC |
| 공항 | 센즈헨 |
| 생산 소요 시간 | 5~15 근무일 |
특징 :
50/60Hz 입력인 o220Vac
오라테드 경향 10A, 5 분 동안 최대 15A
10KHz부터 30MHz까지 오하이 EMI 노이즈 감쇠 최고 50dB

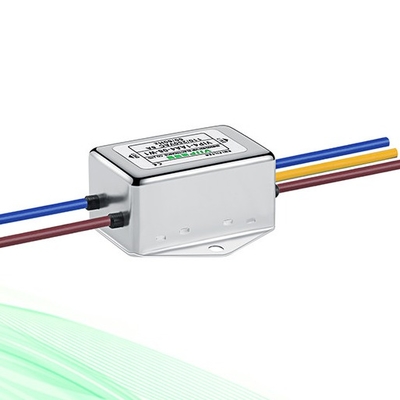

개선된 차폐성과 방열을 위한 오루그게드 금속 용기
어브레임 억제제와 순응한 로에스
용이한 설치를 위한 장착 구멍과 오콤팩트 크기
애플리케이션 :
오트레드밀스, 운동 오토바이, 생략적이고 조정용 기계
오우는 AC과 전자 부품에서 발생된 EMI 소음을 방지합니다
오우는 민감한 제어 회로에게 깨끗한 전원을 제공합니다
오우는 장비 성능과 서비스 수명을 개선합니다
전원 라인 EMI 침해를 억누르도록 러닝 머신과 같은 안전하고 믿을 만한 오퍼레이션티스 이엠아이 필터 정장 다양한 활동 장비에 대하여 표준인 오우 지정 규제 EMC. 그것의 금속 용기는 고전력 핸들링 커패시티에게 강화한 차폐성과 방열을 제공합니다. 10KHz 내지 30MHz 범위 에 중요한 노이즈 감쇠는 모터 드라이브와 컨트롤 시스템즈의 정밀과 안정을 보증하는 것을 돕습니다.
상술 :
| 부품 번호. | 정격 전류 [A] | 20C에 있는 250VAC/50Hz 누설 전류 [mA] |
피직컬 디멘션 | 전기 개략적 | 단말기 | 중량 [g] | ||
| 스크루 | 단자 블록 | 와이어 | ||||||
| VIP4-2A-01 | 1A | <0> | Fig 2 | Fig 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0> | Fig 2 | Fig 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0> | Fig 2 | Fig 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | <1> | Fig4 | Fig 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | <1> | Fig4 | Fig 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | <1> | Fig4 | Fig 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | <1> | Fig4 | Fig 2 | M4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | <2> | Fig 5 | Fig 2 | M6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | <2> | Fig 5 | Fig 2 | M6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200A | <2> | Fig 5 | Fig 2 | M8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0> | Fig 1 | Fig 3 | M10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0> | Fig 2 | Fig 3 | M10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | <1> | Fig4 | Fig 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | <1> | Fig4 | Fig 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | <1> | Fig 5 | Fig 3 | M4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | <2> | Fig 5 | Fig 3 | M6 | - - - | - - - | 1600 |
전기 개략적 :
기계적 차원 (유닛 : 밀리미터)
FAQ :
Q1 : 당신은 맞춤 제작품을 팔려고 내놓습니까 ?
한 : 예, 우리는 당신이 우리에게 샘플 또는 설계 도서를 제공할 수 있다면 당신에 있는 새로운 주형이 필요함이 분명해질 수 있습니다.
Q2 : 공장입니까?
한 : 예, 우리는 2009년 이후로 ISO9001 제조, 이엠아이 필터 R&D의 통합, 생산과 판매입니다.
Q3 : 오랫동안 배달 시간은 어떻습니까?
한 : 우리는 빠른 전달을 보증합니다. 일반적으로, 그것은 소량주문 또는 재고품을 위해 2-5 일을 걸릴 것입니다 ; 당신의 선불제를 받는 것 뒤에 대량 생산을 위한 10 내지 15. 특별한 배달 시간은 당신의 주문의 품목과 양에 의존합니다. 세부 사항을 위해 우리에 연락하세요.
Q4 : 지불 기간은 어떻습니까?
한 : 우리는 보통 사전에 전신환을 요구합니다. 만약 양이 5000USD 이상이면, 우리가 배달, 기타 등등 전에 70% 예납 조치 30% 지불과 같이, 지불조건에 대하여 협상할 수 있습니다.
Q5 : 증명서는 어떻습니까?
한 :ISO9001, CE, TUV, UL, ROHS, CQC, 한계 기타 등등.
우리는 당신의 산업의 필요에 적합하기 위해 AC 단일 상을 제공합니다. 우리는 다양한 다른 산업과 더불어, 항공우주, 통신, 군대와 의료 애플리케이션을 위한 RFI 필터를 제조합니다. 우리는 단일 상 RFI 필터, 의학 필터, 세력 진입 필터, 직류 필터와 3상 RFI 필터와 같은 많은 유형의 필터를 제조하는 것 경험이 있습니다.커티스 산업으로부터의 한 개의 위상 필터는 EMI를 250VAC 적용에서 감소시키는데 사용됩니다. 우리의 한 개의 위상 필터는 많은 업계를 위해 크고, 다용도의, 고성능과 광대역을 포함하는 3 다른 유형에 이용할 수 있습니다. 이러한 RFI 필터는 EMI를 군 상업적 가전, 교환 전원과 통신에서 감소시캐서 이상적입니다.
|
|
