| 브랜드 이름: | VIIP |
| 모델 번호: | VIP4-2B-20 |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 항목 번호 | VIP4-2B-20 |
| 패키지 종류 | 표면 마운트 |
| 명목 중심 주파수 | 10KHZ-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 저항 | 50Ω |
| 가등전압 | 110V/250V |
| 가속 전류 | 20A |
| 환경 온도 | 40°C |
| 온도 | 25 / 085 / 21 |
| 작동 주파수 | 50/60Hz |
| 줄과 줄 | 1760VDC |
| 직선에서 지상으로 | 2200VDC |
| 최대 누출 전류 | 250VAC/60HZ 0.8mA 최대 |
| MOQ | 5개 |
| 포트 | 셰인젠 |
| 선행 시간 | 5~15 일일 |

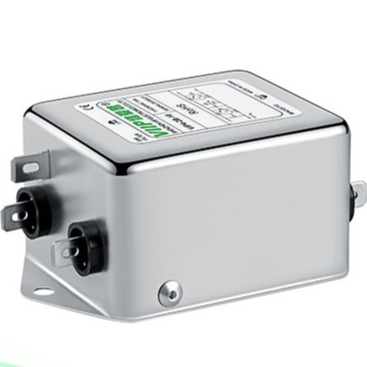

일반 용도 일단계 AC 전력 라인 필터 설치가 쉽다
- 전기 및 전자 장비
-- 의료 장비
-- 건물 자동화
--산업 자동화
-- 사무실 자동화 및 데이터컴 장비
사양:
| 제1부 | 가등식 전류 [A] | 250VAC/50Hz @ 20C 누출 전류 [mA] |
물리적 차원 | 전기 스케마 | 터미널 | 무게 [g] | ||
| 스루브 | 터미널 블록 | 선 | ||||||
| VIP4-2A-01 | 1A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-03 | 3A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-06 | 6A | <0.5mA | 그림 2 | 그림 1 | - - - | - - - | 0 | 95 |
| VIP4-2A-10 | 10A | 1mA | 도4 | 그림 1 | - - - | 0 | - - - | 170 |
| VIP4-2B-06 | 6A | 1mA | 도4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-10 | 10A | 1mA | 도4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-2B-20 | 20A | 1mA | 도4 | 그림 2 | M4 | 0 | - - - | 321 |
| VIP4-2B -50 | 50A | 2mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 1400 |
| VIP4-2B-100 | 100A | 2mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 2000 |
| VIP4-2B-200 | 200A | 2mA | 그림 5 | 그림 2 | M8 | - - - | - - - | 3000 |
| VIP4-2C-01 | 1A | <0.5mA | 그림 1 | 그림 3 | M10 | - - - | 0 | 65 |
| VIP4-2C-03 | 3A | <0.5mA | 그림 2 | 그림 3 | M10 | - - - | 0 | 95 |
| VIP4-2C-06 | 6A | 1mA | 도4 | 그림 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-10 | 10A | 1mA | 도4 | 그림 3 | M4 | 0 | - - - | 175 |
| VIP4-2C-20 | 20A | 1mA | 그림 5 | 그림 3 | M4 | - - - | - - - | 600 |
| VIP4-2C-50 | 50A | 2mA | 그림 5 | 그림 3 | M6 | - - - | - - - | 1600 |
전기 스케마:
기계 차원 (단위: mm)
전력 필터는 뭘 할까요?
전력 필터 (power filter) 는 AC 전력 필터로도 알려져 있으며, 전력 공급을 청소하고 안정화하는 데 사용되는 장치입니다.전력망의 전자장애와 잡음을 줄여서 작동합니다.연결된 장비가 깨끗하고 일관된 전력 신호를 수신하도록 보장합니다. 이것은 전자 장치의 성능과 신뢰성을 향상시키고 전력 급증으로 인한 손상을 방지하는 데 도움이됩니다.,전력 필터는 일반적으로 오디오 및 비디오 시스템, 컴퓨터 장비,그리고 다른 민감한 전자 장치로 안정적이고 고품질의 전원 공급을 보장합니다..
|
