| 브랜드 이름: | VIIP |
| 모델 번호: | V18011B |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |

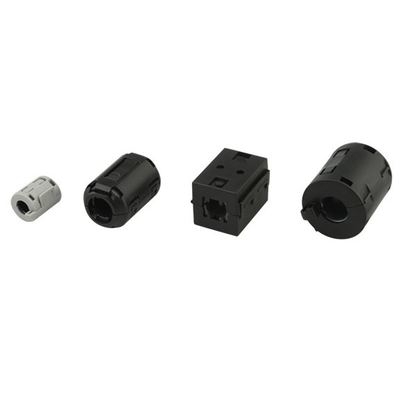

클립-온 페리트 링 코어 RFI EMI 소음 억제기 케이블 페리트 링 코어
빠른 세부 사항:
RFI EMI 소음 억제 케이블 클립:EMI RFI 소음 필터 클립;플라스틱 커버가있는 페리트 코어; AC 전력 라인에서 EMI를 줄이는 데 도움이됩니다.
페리트 코어:전자기 간섭을 줄이고 신호 무결성을 향상시킵니다. 설치가 쉽습니다. 그냥 클립하면 더 명확한 신호와 더 빠른 데이터 전송을 얻을 수 있습니다.
사양:
| - 아니 | 사양 | 피그 | 크기:mm | 임페던스 (Ω) 분 | |||||
| ΦA | B | ΦC | D | E | 25MHz | 100MHz | |||
| 1 | V18001A | 1 | 13±1 | 11.8±1 | 30.5±0.8 | 25.2±1 | 2.5±1 | 135 | 260 |
| 2 | V18001 | 1 | 13±1 | 12±1 | 5±08 | 25.2±1 | 2.5±1 | 90 | 190 |
| 3 | V18002 | 1 | 16.5±1 | 14±1 | 7±0.8 | 30±1 | 2.5±1 | 80 | 195 |
| 4 | V18002C | 5 | 20.7±1 | 39.4±1 | 70.2±0.5 | / | / | 120 | 220 |
| 5 | V18003 | 1 | 19.5±1 | 18±1 | 9±08 | 35±1 | 5.5±1 | 100 | 240 |
| 6 | V18004 | 1 | 23.5±1 | 22.2±1 | 130.5±0.8 | 36±1 | 10.5±1 | 90 | 190 |
| 7 | V18005 | 2 | 17.5±1 | 19.5±1 | 60.5±0.8 | 32.5±1 | / | 135 | 330 |
| 8 | V18006 | 2 | 22±1 | 23.5±1 | 10±0.8 | 33±1 | / | 90 | 250 |
| 9 | V18007 | 2 | 29±1 | 30±1 | 13±0.8 | 32.2±1 | / | 160 | 280 |
| 10 | V18008 | 3 | 19.5±1 | 23±1 | 8±0.8 | 17±1 | 23±1 | 70 | 140 |
| 11 | V18009 | 3 | 19.5±1 | 23±1 | 8±0.8 | 19.5±1 | 26±1 | 80 | 160 |
| 12 | V18010 | 4 | 15±1 | 14±1 | 7±1 | 18±1 | 22±1 | 45 | 125 |
| 13 | V18011 | 4 | 19.5±1 | / | 9±1 | 32±1 | 36±1 | 105 | 185 |
| 14 | V18011A | 4 | 20.5±1 | 20.5±1 | 11±0.8 | 32±1 | 36±1 | 80 | 155 |
| 15 | V18011B | 3 | 28±1 | 31±1 | 110.4±0.8 | 17.5±1 | 23.5±1 | 75 | 135 |
| 16 | V18012 | 4 | 30±1 | / | 13±0.8 | 34±1 | 39±1 | 125 | 230 |
| 17 | V18013 | 5 | 16.5±1 | 29.5±1 | 5±08 | / | / | 80 | 165 |
| 18 | V18017 | 4 | 40.5±1 | / | 17±1 | 49.8±1 | / | 200 | 350 |
| 19 | V18018 | 3 | 29±1 | 33±1 | 15±0.8 | 15.5±1 | 21.5±1 | 55 | 110 |
| 20 | V18019 | 1 | 19.5±1 | 18±1 | 8±0.8 | 35±1 | 5.5±1 | 120 | 175 |
| 21 | V18020 | 3 | 24±1 | 27±1 | 10±0.8 | 13.5±1 | 19±1 | 60 | 110 |
| 22 | V18021 | 1 | 11.7±1 | 10.8±1 | 4±08 | 21.4±1 | 2.6±1 | 90 | 160 |
| 23 | V18031 | 2 | 15±1 | 14±1 | 6±1 | 23±1 | / | 80 | 160 |
| 24 | V18032 | 1 | 19.5±1 | 18.0±1 | 5.0±1 | 35±0.8 | / | 190 | 320 |
| 25 | V18033 | 4 | 19.5±1 | / | 8±0.8 | 32±1 | 36±1 | 120 | 175 |
응용 프로그램:
✔ 3.5mm / 0.14in (내부 지름): 0.06 - 0.14in / 1.5 - 3.5mm 케이블에 적합
애플리케이션: 자동차 DVR, 헤드셋 케이블, 러드 스피커 케이블, 마우스 케이블, 키보드 케이블, USB 케이블 등
✔ 5mm / 0.2in (내용 직경): 0.14 - 0.2in / 3.5 - 5mm 케이블에 적합
애플리케이션: 자동차 DVR, 라우드 스피커 케이블, 마우스 케이블, 키보드 케이블, USB 케이블, RS232 시리즈 포트 카메라 케이블 등
✔ 7mm / 0.27in (내부 지름): 0.2 - 0.27in / 5 - 7mm 케이블에 적합
애플리케이션: AV 케이블, 동축 오디오, 오디오 전력 라인, IP 시리즈 포트 카메라 등
✔ 9mm / 0.35in (내부 지름): 0.27 - 0.35in / 7 - 9mm 케이블에 적합
응용: HDMI 케이블, VGA 케이블, DVI 케이블, 전력 라인, 라우드 스피커 케이블, 산업용 케이블 등
✔ 13mm / 0.51in (내부 지름): 0.35 - 0.51in / 9 - 13mm 케이블에 적합
응용: HDMI 케이블, IP 통신 라인, DVI 케이블, 오버 스트라이킹 VGA 케이블 등
니젠 코어는 뭐야?
니젠 (니켈-진크) 코어는 다양한 전자 및 전기 응용 프로그램, 특히 고주파 트랜스포머, 인덕터 및 기타 자기 구성 요소에서 사용되는 자기 코어 유형입니다.NiZn 핵은 니켈-진크 페리트 물질로 구성됩니다., 고주파 범위의 응용에 적합한 특수한 자기 특성을 나타냅니다.
NiZn 코어의 주요 특징은 다음과 같습니다.
높은 투명성: NiZn 코어는 높은 초기 투명성을 가지고 있으며, 높은 주파수에서 높은 인덕턴스 및 효율적인 에너지 전송이 필요한 응용 프로그램에 적합합니다.
낮은 코어 손실: NiZn 코어는 높은 주파수에서 상대적으로 낮은 코어 손실을 나타내며, 고 주파수 애플리케이션에서 효율성을 높인다.
주파수 반응: NiZn 코어는 일반적으로 MHz에서 GHz 주파수 대역에서 높은 주파수 범위에서 잘 작동하도록 설계되었습니다.그들은 일반적으로 RF (라디오 주파수) 트랜스포머와 같은 응용 프로그램에서 사용됩니다., 필터, 임피던스 매칭 회로.
포화 특성: NiZn 코어는 높은 주파수에서 높은 자기 흐름 밀도를 필요로하는 응용 프로그램에 적합하도록 특정 포화 특성을 가지고 있습니다.
재료 구성: NiZn 핵의 구성은 다른 첨가물과 함께 니켈 산화물과 아연 산화소의 혼합물을 포함합니다.재료의 특수한 조립과 가공은 높은 투과성 및 다른 자기적 특성에 기여합니다.
|
|
