| 브랜드 이름: | VIIP |
| 모델 번호: | V18014FS |
| MOQ: | 협상 가능 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, 웨스턴 유니온 |

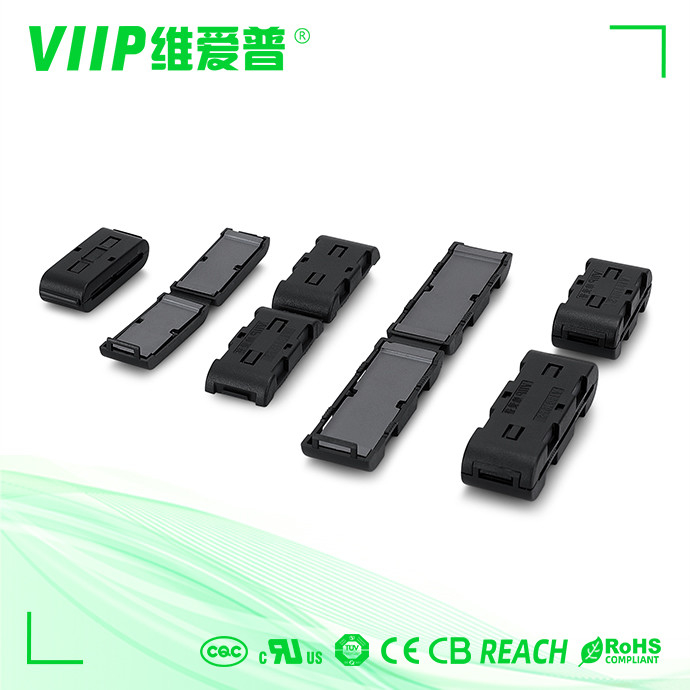

평면 케이블 EMI 억제 Nizn 평면 페리트 코어 SCFS TYPE 산업 자석
빠른 세부 사항:
설명:
RFI EMI 소음 억제 케이블 클립:EMI RFI 소음 필터 클립;플라스틱 커버가있는 페리트 코어; AC 전력 라인에서 EMI를 줄이는 데 도움이됩니다.
페리트 코어:전자기 간섭을 줄이고 신호 무결성을 향상시킵니다. 설치가 쉽습니다. 그냥 클립하면 더 명확한 신호와 더 빠른 데이터 전송을 얻을 수 있습니다.
페리트처럼 전자기장을 개선할 수 있어 외부의 간섭을 피할 수 있습니다.
설치가 쉽고 편리합니다. 실린더는 분리 할 수 있으며 포트에는 탄력적인 클립 고정 장치가 있습니다.
사양:
| - 아니 | 사양 | 크기:mm | 임페던스 (Ω) 분 | |||||
| ΦA | B | ΦC | D | E | 25MHz | 100MHz | ||
| 1 | V18014FS | 36±1 | 90.4±0.8 | 28±1 | 14.8±1 | 2±04 | 45 | 110 |
| 2 | V18015FS | 37.9±1 | 120.5±0.8 | 28±1 | 18±1 | 2±04 | 55 | 110 |
| 3 | V18016FS | 54.4±1 | 13±0.8 | 44±1 | 18.4±1 | 2±04 | 55 | 125 |
어떻게 우리는 페리트 코어에 클립을 선택
EMI 억제용 클립 온 페리트 코어를 선택할 때, 코어가 특정 애플리케이션에 효과적 인지 확인하려면 여러 가지 요소가 고려되어야합니다. 다음은 몇 가지 주요 고려 사항입니다:
케이블 지름: 설치 될 케이블 또는 전선의 지름에 호환되는 페리트 코어를 선택하십시오. 페리트 코어는 다양한 크기 및 내부 지름으로 제공됩니다.그래서 너무 느슨하거나 너무 단단하지 않고 케이블에 안전하게 클립 할 수있는 핵을 선택하는 것이 중요합니다.
주파수 범위: 억제해야 하는 전자기 간섭의 주파수 범위를 결정한다.다양한 페리트 재료와 코어 디자인은 특정 주파수 범위에 최적화됩니다.. 감축해야 하는 EMI의 주파수 범위에 적합한 페리트 핵을 선택하십시오.
재료와 임피던스: 페리트 코어는 다른 재료와 다른 임피던스 특성을 가지고 있습니다.페리트 코어의 재료와 임피던스는 EMI의 종류와 케이블 또는 회로의 임피던스를 기반으로 선택해야합니다.더 높은 임피던스 페리트 코어는 고주파 EMI를 억제하는 데 더 효과적입니다.
|
