| 브랜드 이름: | VIIP WeiAiPu |
| 모델 번호: | VIP4-1A-10 |
| MOQ: | 1 PC |
| 가격: | 협상 가능 |
| 포장에 대한 세부 사항: | 33*33*18 |
| 지불 조건: | T/T |
| 입력 저항 | 50Ω |
| 모델 번호 | VIP4-1A-10 |
| 정량 전압 | 110V/250V |
| 종류 | AC EMI 필터 |
| 전송 함수 | 낮은 경로 |
| 명목 중심 주파수 | 150KHZ~30MHZ |
| 인증 | ISO9001 CE ROHS cUL TUV |
| MOQ | 1PCS |
| 패키지 종류 | 표면 장착 |

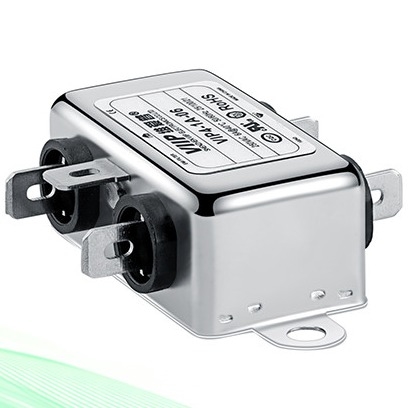

일반용 단相 AC 전력 라인 필터, 설치가 쉽다, 작은 전자 장비와 측정 기기에 사용할 수 있다
일반용, 공동 모드 및 차차 모드 용으로 설계된
펄스, 간헐적 또는 연속적인 RFI로부터 보호
펄스, 간헐적 또는 연속적인 RFI로부터 보호를 위해 더 높은 라인-투-라인 저하
FASTON, 스터드, 와이어 리드
사양:
| 제1부 | 가등식 전류 [A] | 250VAC/50Hz @ 20C 누출 전류 [mA] |
물리적 차원 | 전기 스케마 | 터미널 | 무게 [g] | ||
| 스루브 | 터미널 블록 | 선 | ||||||
| VIP4-1A-01 | 1A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-03 | 3A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-06 | 6A | <0.5mA | 그림 1 | 그림 1 | - - - | - - - | 0 | 65 |
| VIP4-1A-10 | 10A | <0.5mA | 그림 2 | 그림 1 | - - - | 0 | - - - | 75 |
| VIP4-1B-06 | 6A | 1mA | 그림 3/그림 4 | 그림 2 | M4 | 0 | - - - | 140 |
| VIP4-1B-10 | 10A | 1mA | 그림 3/그림 4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-20 | 20A | 1mA | 그림 3/그림 4 | 그림 2 | M4 | 0 | - - - | 170 |
| VIP4-1B-30 | 30A | 1mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 320 |
| VIP4-1B-50 | 50A | 2mA | 그림 5 | 그림 2 | M6 | - - - | - - - | 600 |
| VIP4-1B-100 | 100A | 2mA | 그림 5 | 그림 2 | M8 | - - - | - - - | 1380 |
| VIP4-1B-150 | 150A | 2mA | 그림 5 | 그림 2 | M10 | - - - | - - - | 1900 |
| VIP4-1B-200 | 200A | 2mA | 그림 5 | 그림 2 | M10 | - - - | - - - | 1900 |
전기 스케마:
기계 차원 (단위: mm)
단相 전력 필터는 전자기 간섭 (EMI) 을 억제하고 110V/120V 또는 220V/230V AC 시스템 (50/60Hz) 에서 전력 품질을 향상시키기 위해 설계되었습니다.
백화물 (가전)
냉장고, 에어컨, 세탁기, 전자레인지
스마트 홈 및 사물인터넷 장치
가정 자동화 시스템, 스마트 조명, 보안 시스템, 음성 보조기
스마트 터미널 및 소비자 전자제품
POS 기계, 키오스크, 태블릿, 게임기, 노트북.
전력 공급 시스템
AC/DC 어댑터, 스위치 전원 공급 장치, UPS (불중절 전원 공급 장치)
전력 및 에너지 장비
태양광 인버터, 에너지 저장 시스템, 전기차 충전소
전기 및 전자 장비
산업 제어 시스템 (PLC, 서보 드라이브), CNC 기계, 실험실 도구.
의료기기
진단 영상 (MRI, CT), 환자 모니터, 휴대용 의료 장비.
데이터컴 및 통신 장비
서버, 라우터, 5G 베이스 스테이션, 데이터센터 전력 분배
|
